Описание

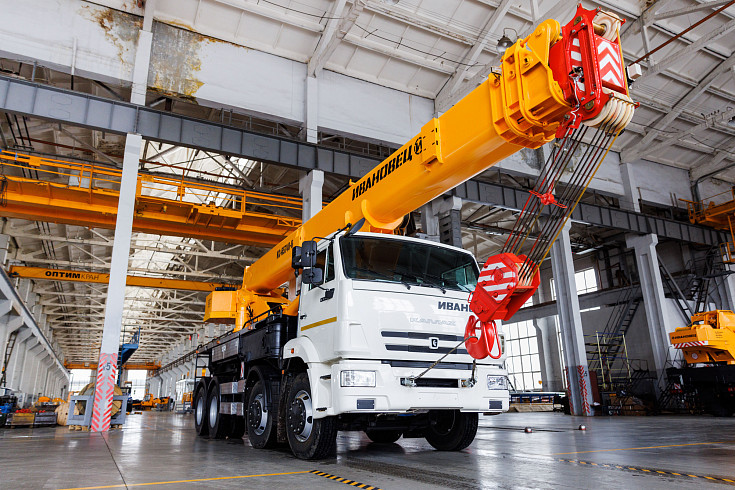

Автомобильный кран КС-65740-6 предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.

Базовое шасси - КАМАЗ-6540 экологического класса 5
Максимальная грузоподъёмность - 40 т
Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций
Стрела - телескопическая четырёхсекционная. Телескопирование стрелы - гидроцилиндрами и системой полиспастов. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м., устанавливаемым при работе параллельно основной стреле или под углом 30 град.

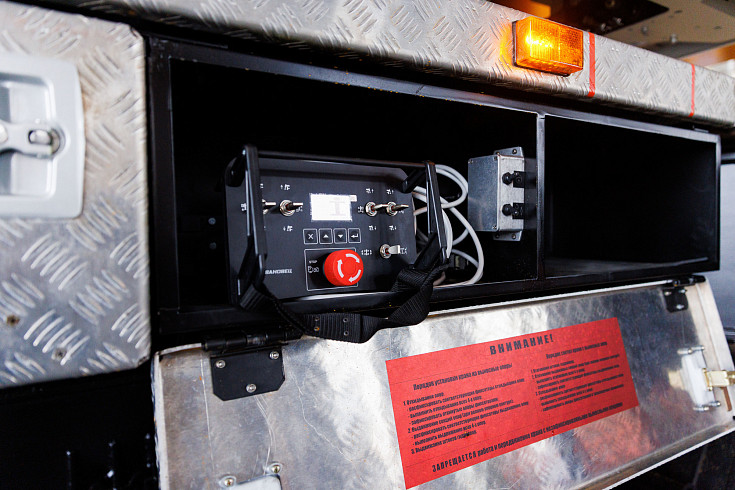

Управление выносными опорами - при помощи выносного пульта

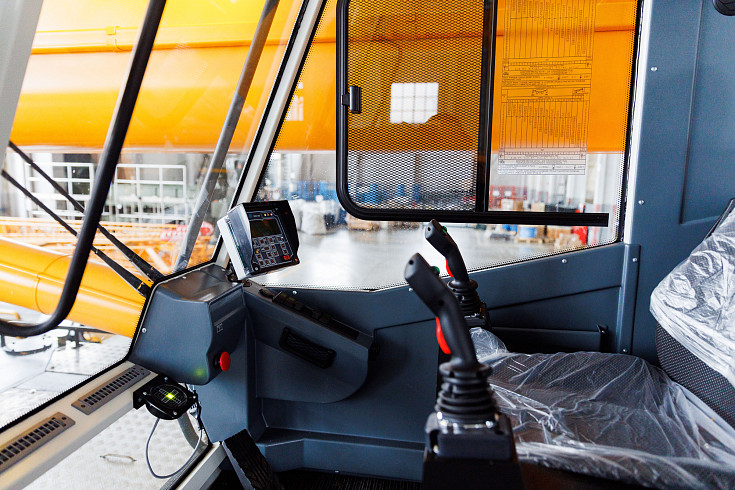

Управление крановыми операциями - электропропорциональная система

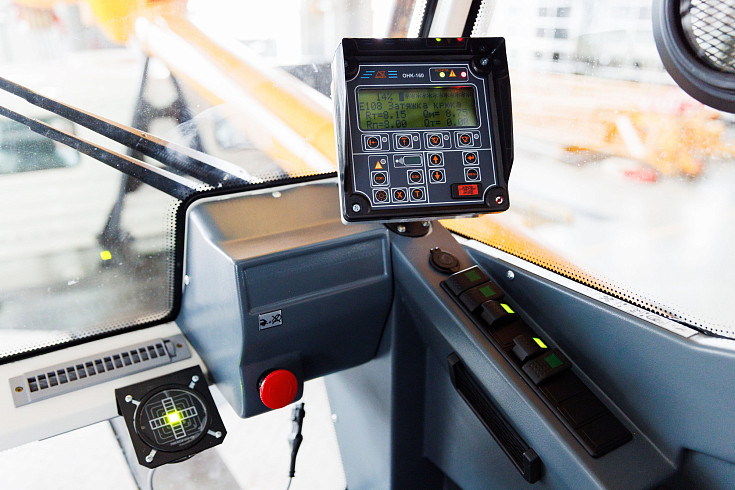

Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров.
Возможна установка дополнительного противовеса.
Класс шасси - шоссейное

ОТТС на краны автомобильные "ИВАНОВЕЦ" КС-65740-6 (5 экологический класс)

Технические характеристики

Шасси

Базовое шасси

КАМАЗ-6540
Колесная формула

8x4
Двигатель

КАМАЗ 667.511-300

Крановая установка

Грузоподъемность, т

40
Грузовой момент, тм

120
Опорный контур, м

7,42 х 6,50
Длина стрелы

10,1 - 30,3
Длина гуська, м

9,0

Наибольшая высота подъёма, м

С основной стрелой

30,3
С гуськом

39,0

Вылет, м

С основной стрелой

3,0 - 28,0
С гуськом

10,0 - 34,0
Скорость подъёма (опускания) груза при 10-кратной запасовке грузового каната, м/мин

0,2 - 5,1
Максимальная скорость подъёма (опускания) крюка, м/мин

38,0
Скорость посадки, м/мин

0,2
Скорость передвижения, км/ч

60,0
Частота вращения, мин-1

0,3 - 1,0

Габаритные размеры в транспортном положении, мм

Длина, мм

11 800
Ширина, мм

2 550
Высота, мм

4 000
Полная масса с гуськом, т

27,13

Распределение нагрузки на дорогу

Через шины передних колёс, т

12,03
Через шины задней тележки, т

15,10

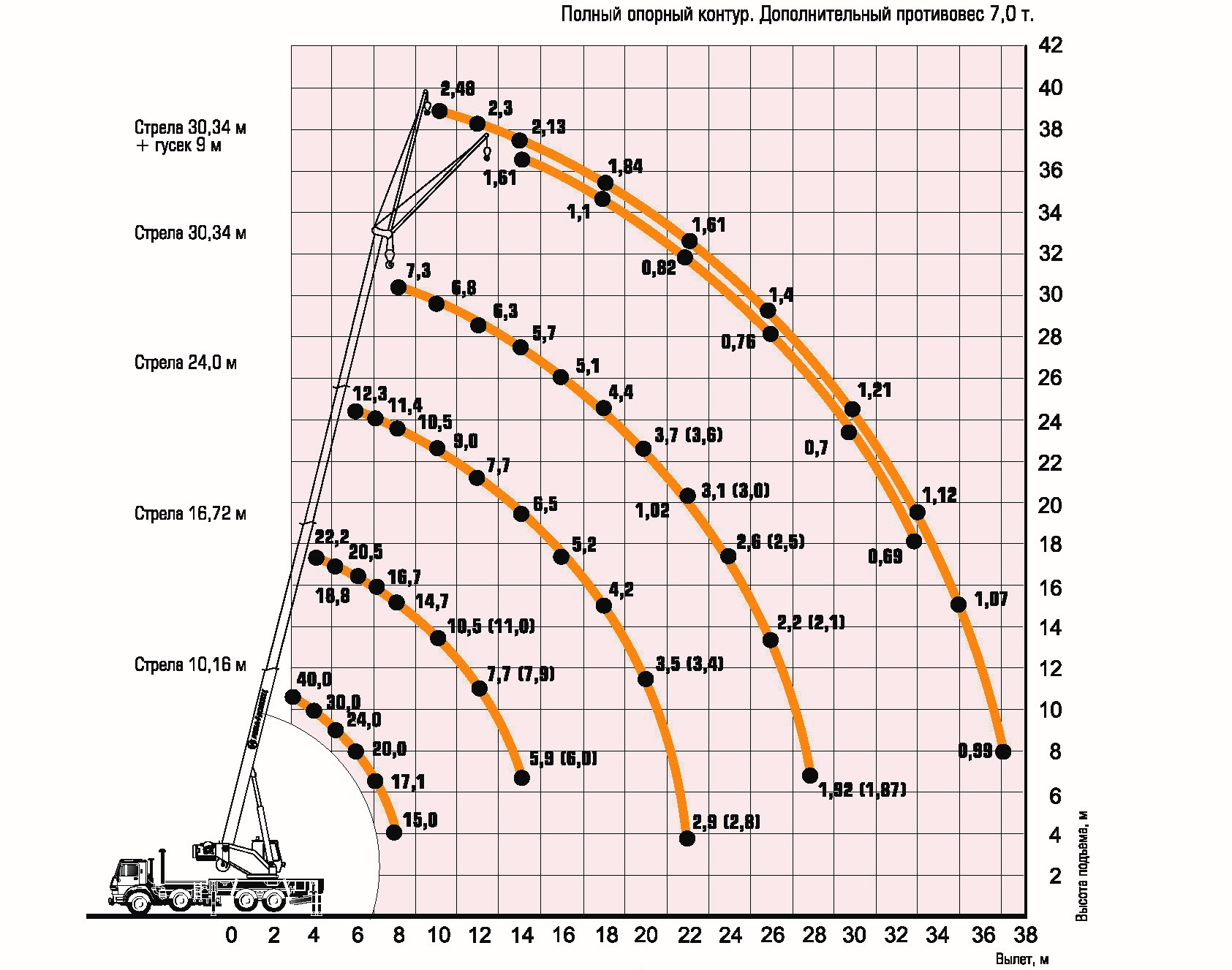

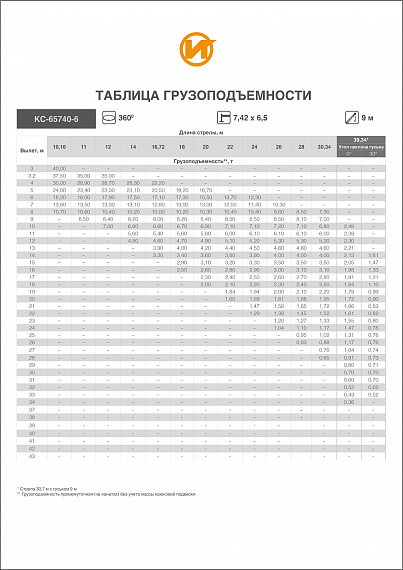

Грузовысотные характеристики

В зоне работы 360*

Примечание: в скобках указана грузоподъёмность для работы с ядовитыми и взрывчатыми веществами, если отличается.

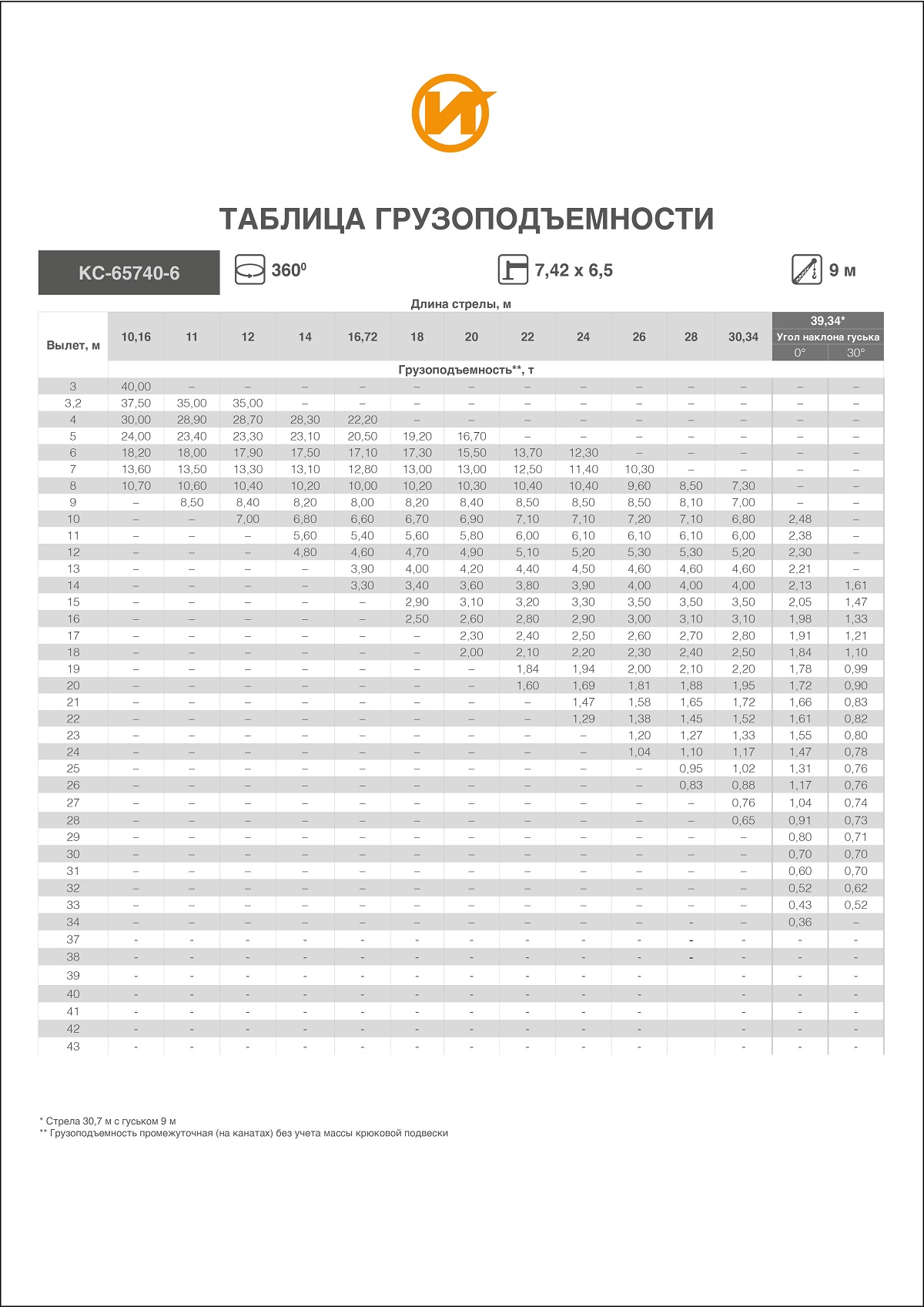

Без противовеса

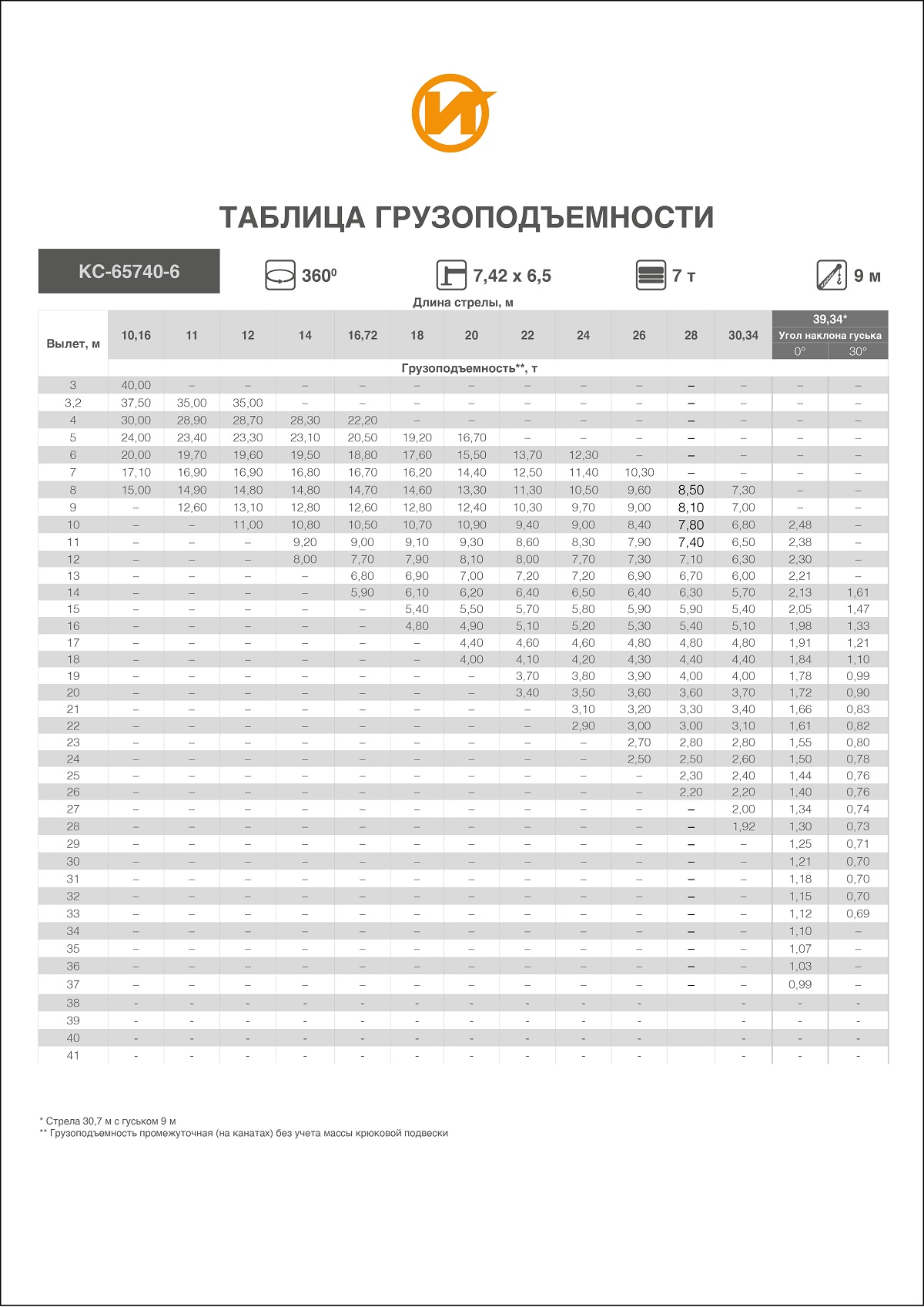

С максимальным противовесом

Опции к автокранам

Удлинитель стрелы - "гусек" 9, 0 м
Электро-пропорциональная система управления крановыми операциями
Механизм наклона кабины крановщика
