Описание

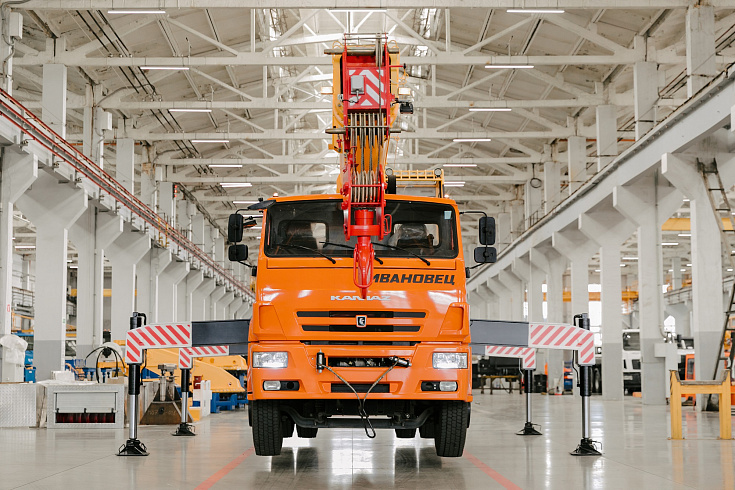

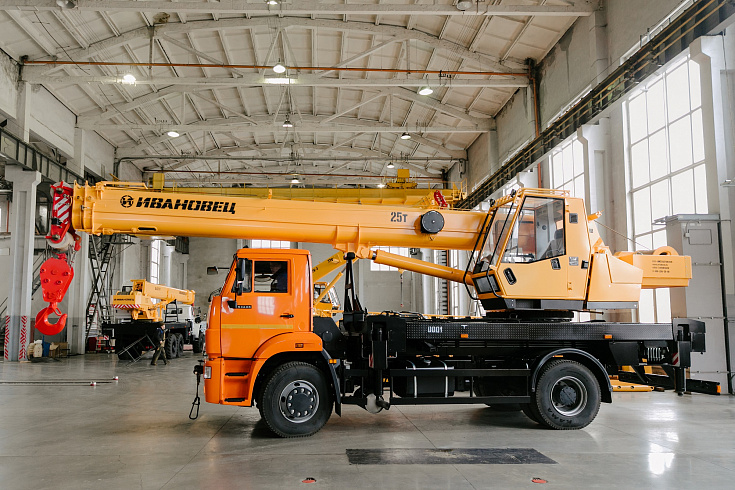

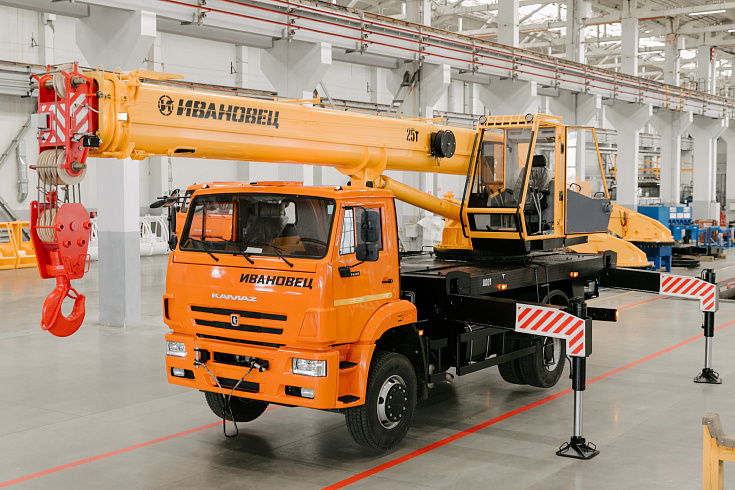

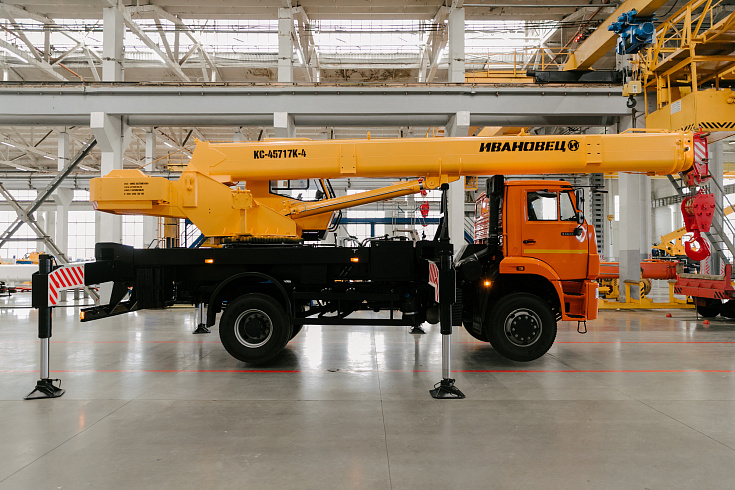

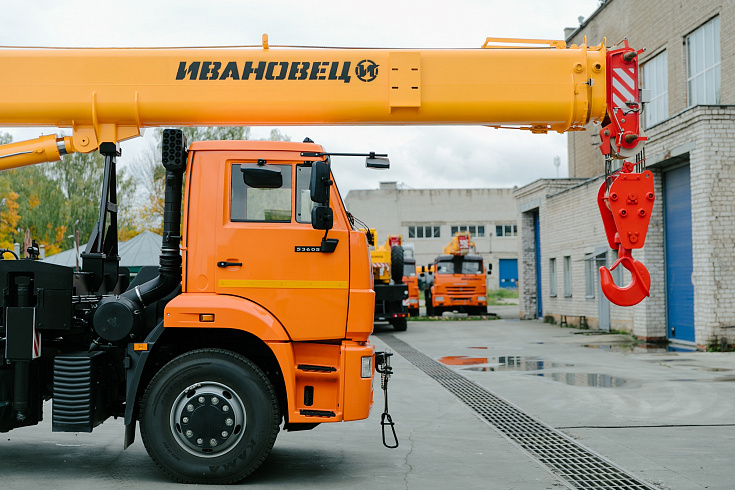

Автомобильный кран КС-45717К-4В предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами, а также ядовитыми и взрывчатыми веществами на рассредоточенных объектах.

Базовое шасси - КАМАЗ-53605 экологического класса 5
Максимальная грузоподъёмность при работе с обычными грузами - 25 т
Максимальная грузоподъёмность при работе с ядовитыми и взрывчатыми веществами - 20 т
Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций
Стрела - телескопическая трёхсекционная. Телескопирование стрелы - гидроцилиндром и системой полиспастов. Возможны исполнения металлоконструкций стрелы из стали 10ХСНД и стали S700MC. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м., устанавливаемым при работе параллельно основной стреле или под углом 30 град.

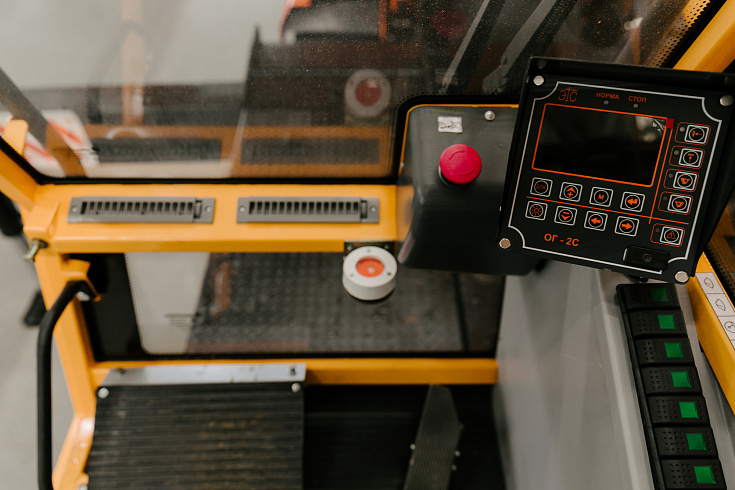

Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров

ОТТС на краны автомобильные "ИВАНОВЕЦ" КС-45717К-4

Технические характеристики

Шасси

Базовое шасси

КАМАЗ-53605
Колесная формула

4x2
Двигатель

КАМАЗ 667.511-300

Крановая установка

Грузоподъемность, т

25
Грузовой момент, тм

80
Опорный контур, м

4,95 х 5,60
Длина стрелы

9,6 - 23
Длина гуська, м

9,0

Наибольшая высота подъёма, м

С основной стрелой

22,7
С гуськом

32,2

Вылет, м

С основной стрелой

1,9 - 22,7
С гуськом

9,7 - 32,2
Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин

0,2 - 4,8
Максимальная скорость подъёма (опускания) крюка, м/мин

39,0
Скорость посадки, м/мин

0,2
Скорость передвижения, км/ч

60,0
Частота вращения, мин-1

0,3 - 1,4

Габаритные размеры в транспортном положении, мм

Длина, мм

10 850
Ширина, мм

2 550
Высота, мм

3 850
Полная масса, т

19,3

Распределение нагрузки на дорогу

Через шины передних колёс, т

7,35
Через шины задней тележки, т

11,95

Грузовысотные характеристики

В зоне работы 240*

Примечание: в скобках указана грузоподъёмностьдля работы с ядовитыми и взрывчатыми веществами, если отличается.
