Видео
Как создаются автокраны "ИВАНОВЕЦ"

Описание

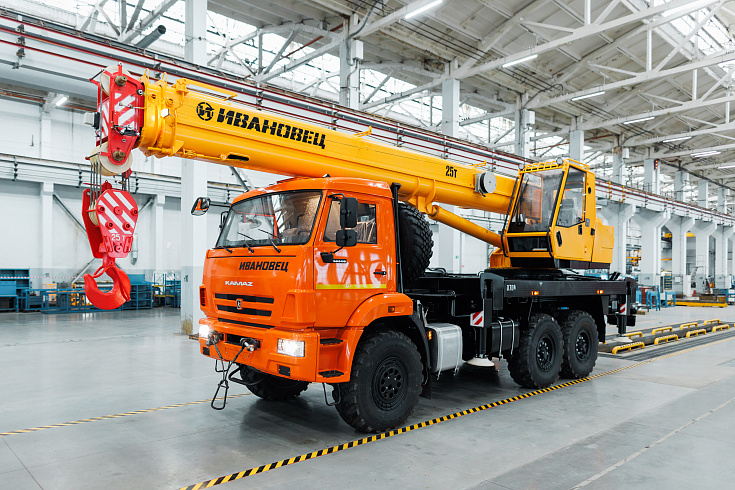

Автомобильный кран КС-45717К-3В предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами, а также ядовитыми и взрывчатыми веществами на рассредоточенных объектах.

  • Базовое шасси - КАМАЗ-43118 экологического класса 5
  • Максимальная грузоподъёмность при работе с обычными грузами - 25 т
  • Максимальная грузоподъёмность при работе с ядовитыми и взрывчатыми веществами - 20 т

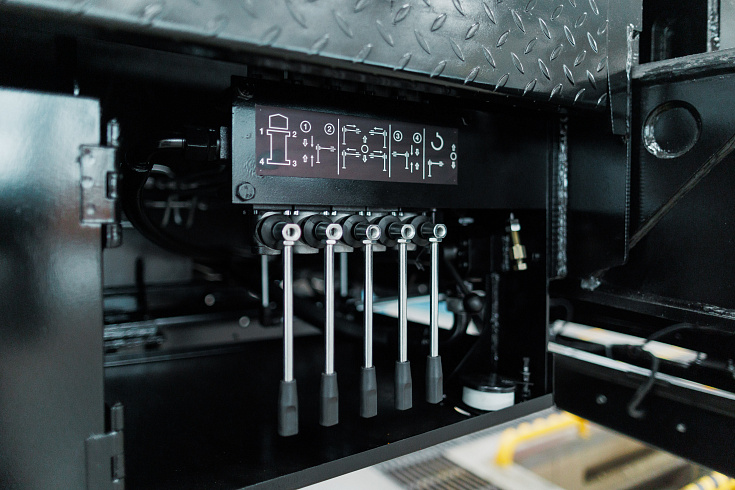

  • Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций
  • Стрела - телескопическая трёхсекционная. Телескопирование стрелы - гидроцилиндром и системой полиспастов. Возможны исполнения металлоконструкций стрелы из стали 10ХСНД и стали S700MC. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м., устанавливаемым при работе параллельно основной стреле или под углом 30 град.

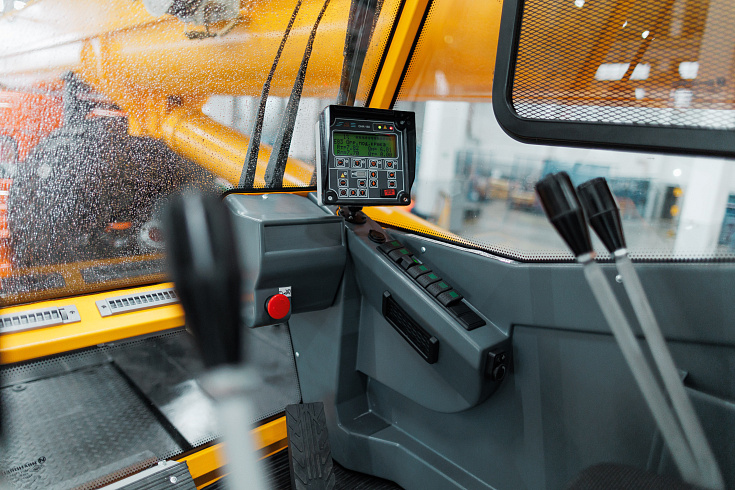

  • Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров
ОТТС на краны автомобильные "ИВАНОВЕЦ" КС-45717К-3В (5 экологический класс)

Технические характеристики

Шасси
  • Базовое шасси
    КАМАЗ-43118
  • Колесная формула
    6 x 6
  • Двигатель
    КАМАЗ-740.705-300
  • Мощность двигателя, кВт (л.с.)
    221 (300)
Крановая установка
  • Грузоподъемность, т
    25
  • Грузовой момент, тм
    80
  • Опорный контур, м
    4,95 х 5,60
  • Длина стрелы, м
    8,9 - 21,0
  • Длина гуська, м
    9,0
Наибольшая высота подъёма, м
  • с основной стрелой
    21,2
  • с гуськом
    29,4
Вылет, м
  • С основной стрелой
    2,0 - 19,7
  • с гуськом
    9,0 - 28,0
  • Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин
    0,2 - 4,8
  • Максимальная скорость подъёма (опускания) крюка, м/мин
    39,0
  • Скорость посадки, м/мин
    0,2
  • Частота вращения, мин-1
    0,3 - 1,4
  • Скорость передвижения, км/ч
    60,0
Габаритные размеры в транспортном положении и масса
  • Длина, мм
    10 900
  • Ширина, мм
    2 550
  • Высота, мм
    3 900
  • Снаряженная масса, т
    20,47
Распределение нагрузки на дорогу
  • Через шины передних колёс, т
    5,67
  • Через шины задней тележки, т
    14,80

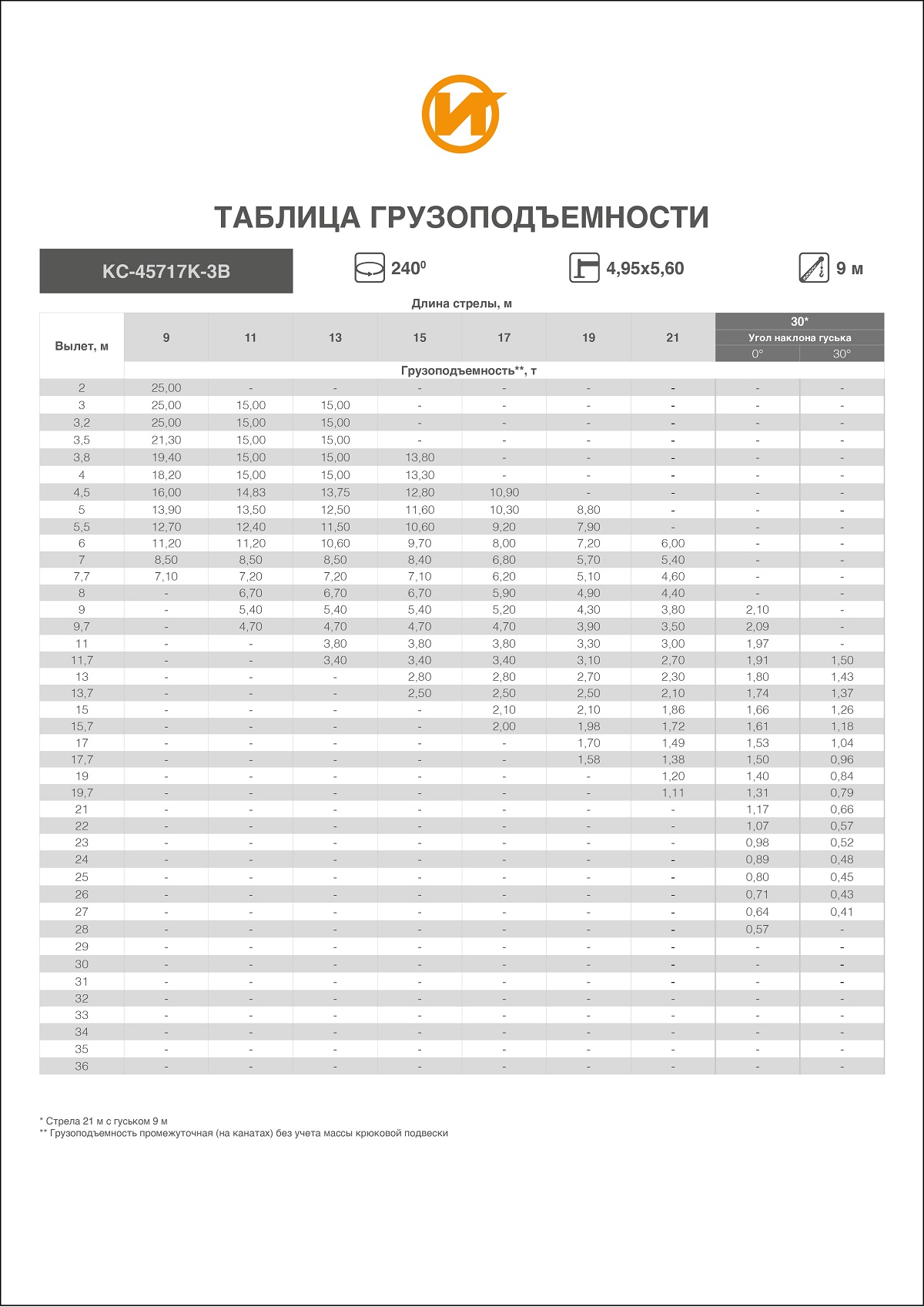

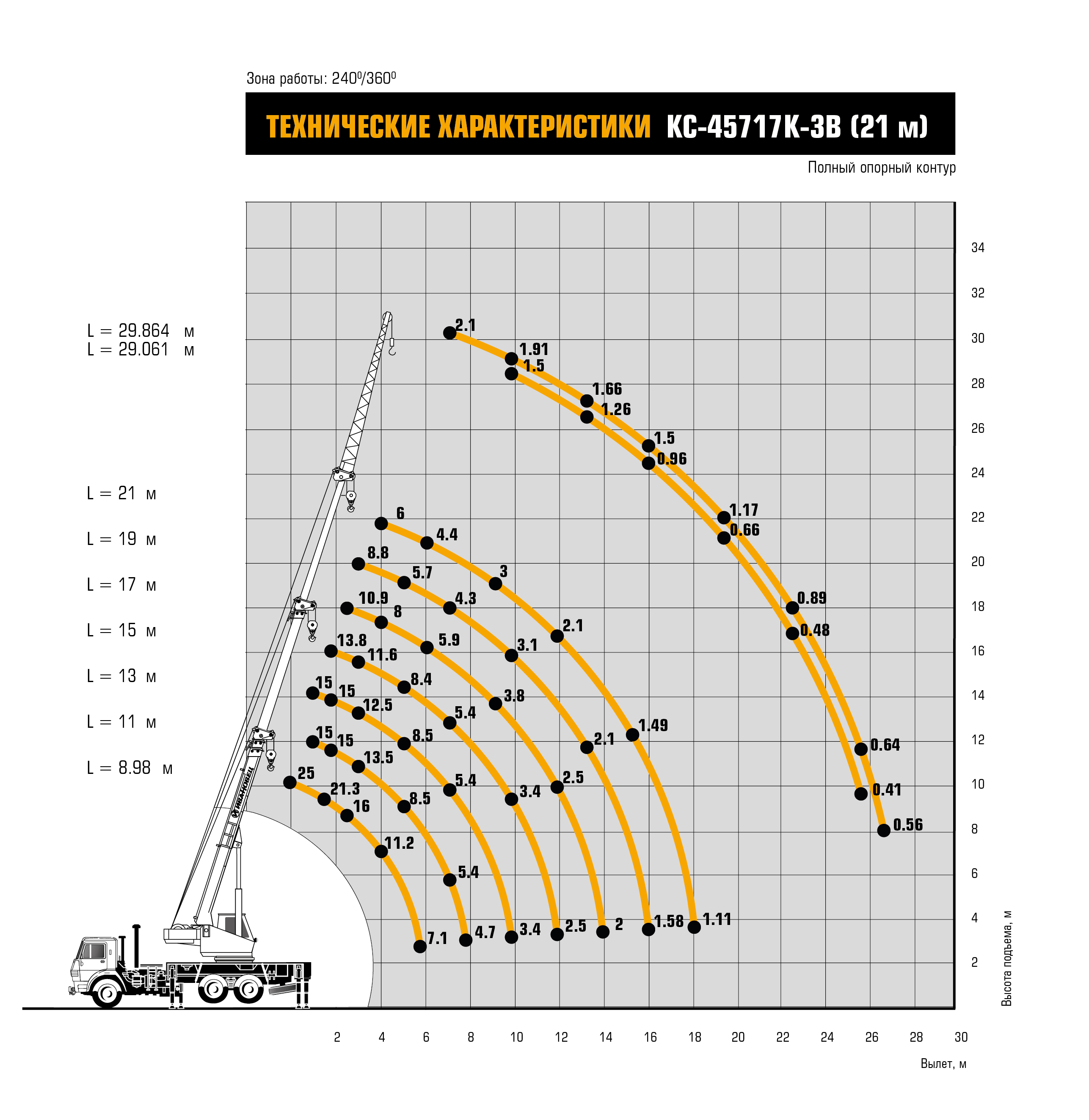

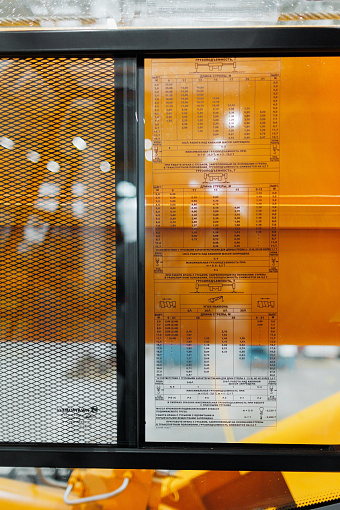

Грузовысотные характеристики

В зоне работы 240*
Примечание: в скобках указана грузоподъёмностьдля работы с ядовитыми и взрывчатыми веществами, если отличается.
