Описание

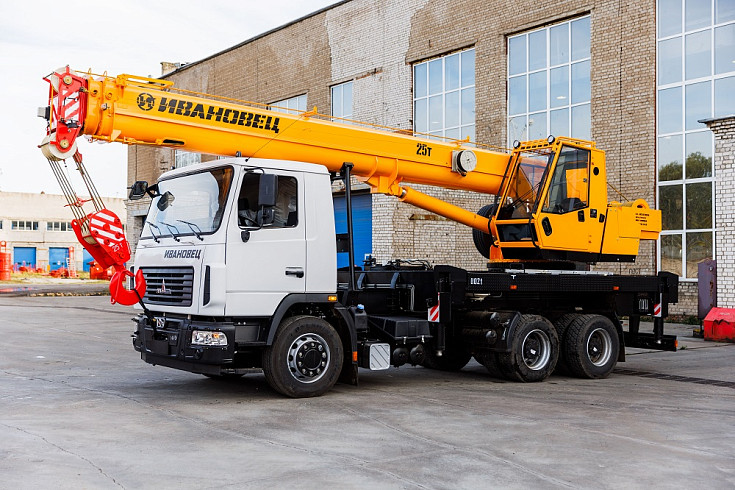

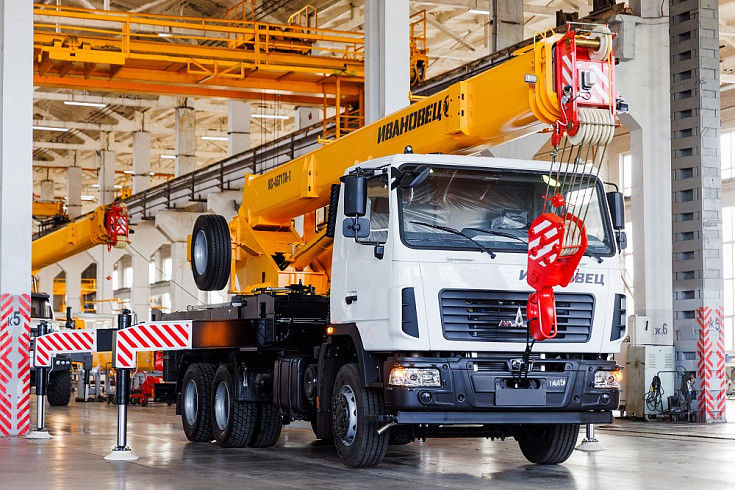

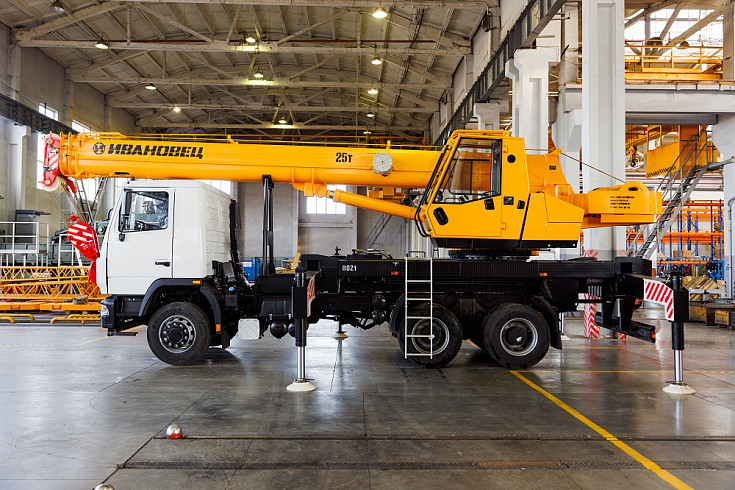

Автомобильный кран КС-45717А-1 предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами, а также ядовитыми и взрывчатыми веществами на рассредоточенных объектах.

  • Базовое шасси - МАЗ-6312СЗ экологического класса 5
  • Максимальная грузоподъёмность при работе с обычными грузами - 25 т
  • Максимальная грузоподъёмность при работе с ядовитыми и взрывчатыми веществами - 20 т

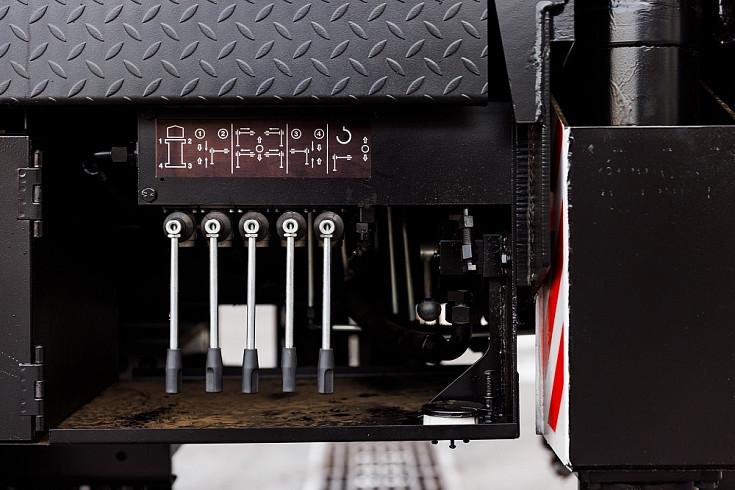

  • Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций
  • Стрела - телескопическая трёхсекционная. Телескопирование стрелы - гидроцилиндром и системой полиспастов. Возможны исполнения металлоконструкций стрелы из стали 10ХСНД и стали S700MC. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м., устанавливаемым при работе параллельно основной стреле или под углом 30 град.

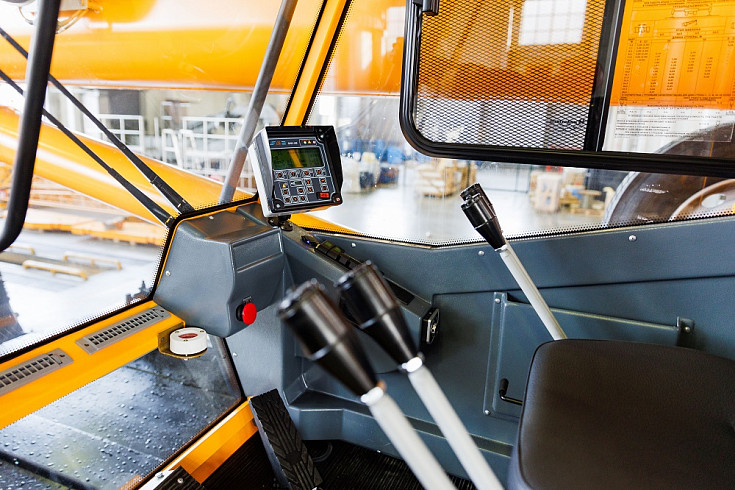

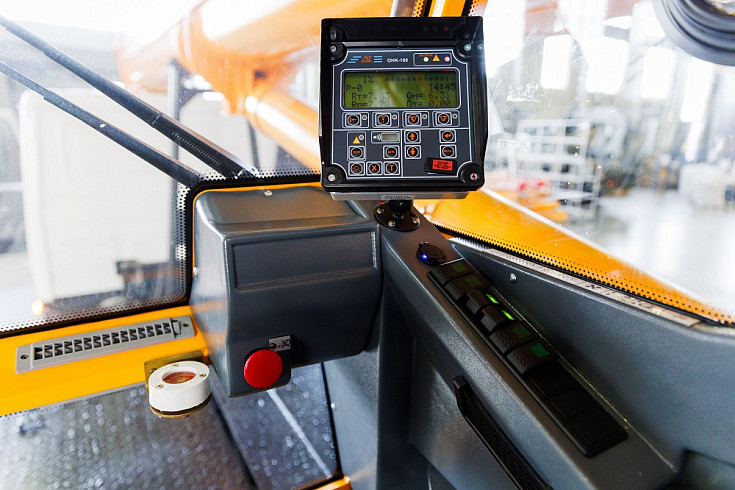

  • Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров.
  • Класс шасси - шоссейное

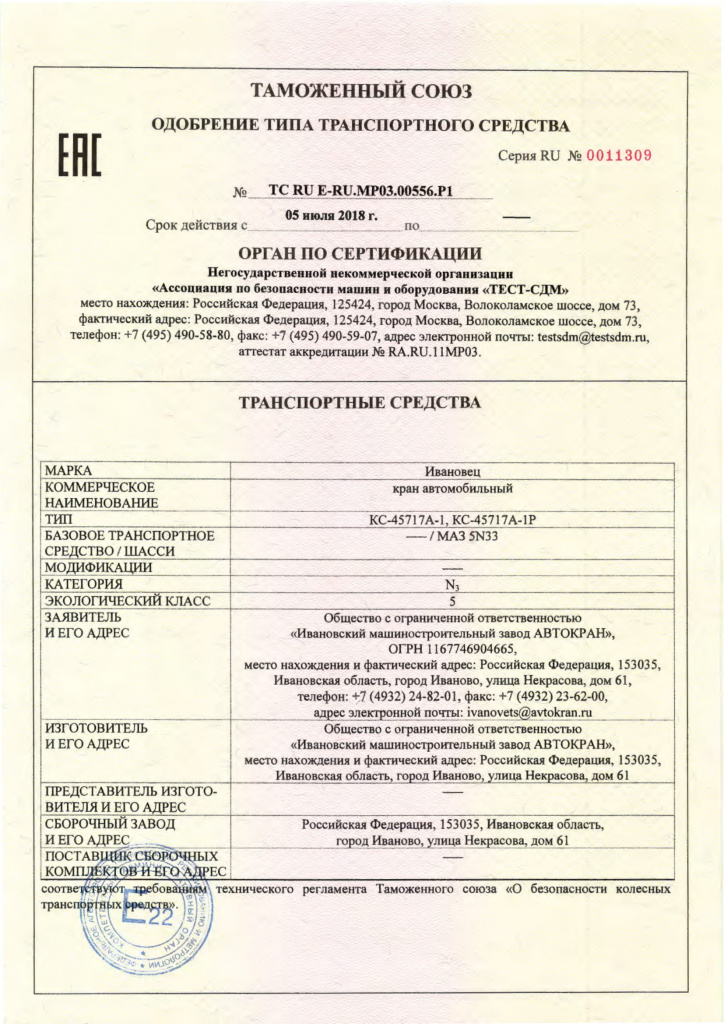

ОТТС на краны автомобильные "ИВАНОВЕЦ" КС-45717А-1 (5 экологический класс)

Технические характеристики

Шасси
  • Базовое шасси
    МАЗ-6312C3
  • Колесная формула
    6x4
  • Двигатель
    ЯМЗ-53623
Крановая установка
  • Грузоподъемность, т
    25
  • Грузовой момент, тм
    80

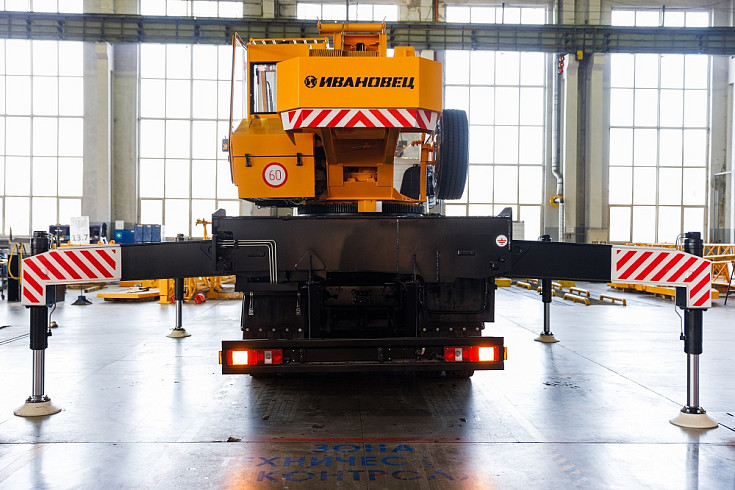

  • Опорный контур, м
    4,95 х 5,60
  • Длина стрелы
    9,0 - 21,0
  • Длина гуська, м
    9,0
Наибольшая высота подъёма, м
  • С основной стрелой
    21,4
  • С гуськом
    29,9
Вылет, м
  • С основной стрелой
    2,0 - 19,0
  • С гуськом
    9,0 - 28,0
  • Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин
    0,2 - 6,1
  • Максимальная скорость подъёма (опускания) крюка, м/мин
    35,0
  • Скорость посадки, м/мин
    0,2
  • Скорость передвижения, км/ч
    60,0
  • Частота вращения, мин-1
    0,3 -1,7
Габаритные размеры в транспортном положении, мм
  • Длина, мм
    11 000
  • Ширина, мм
    2 550
  • Высота, мм
    3 990
  • Полная масса, т
    22,00
  • Полная масса с гуськом, т
    22,50
Распределение нагрузки на дорогу
  • Через шины передних колёс, т
    6,12
  • Через шины задней тележки, т
    16,00

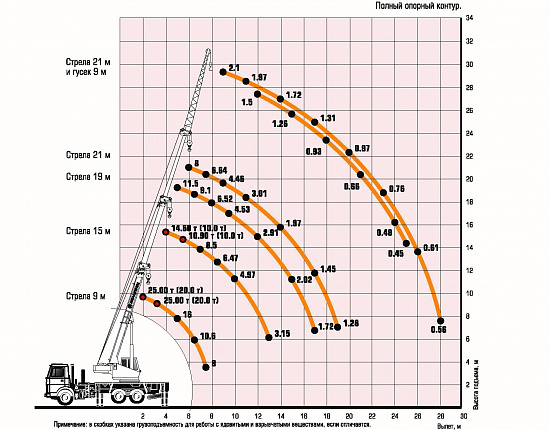

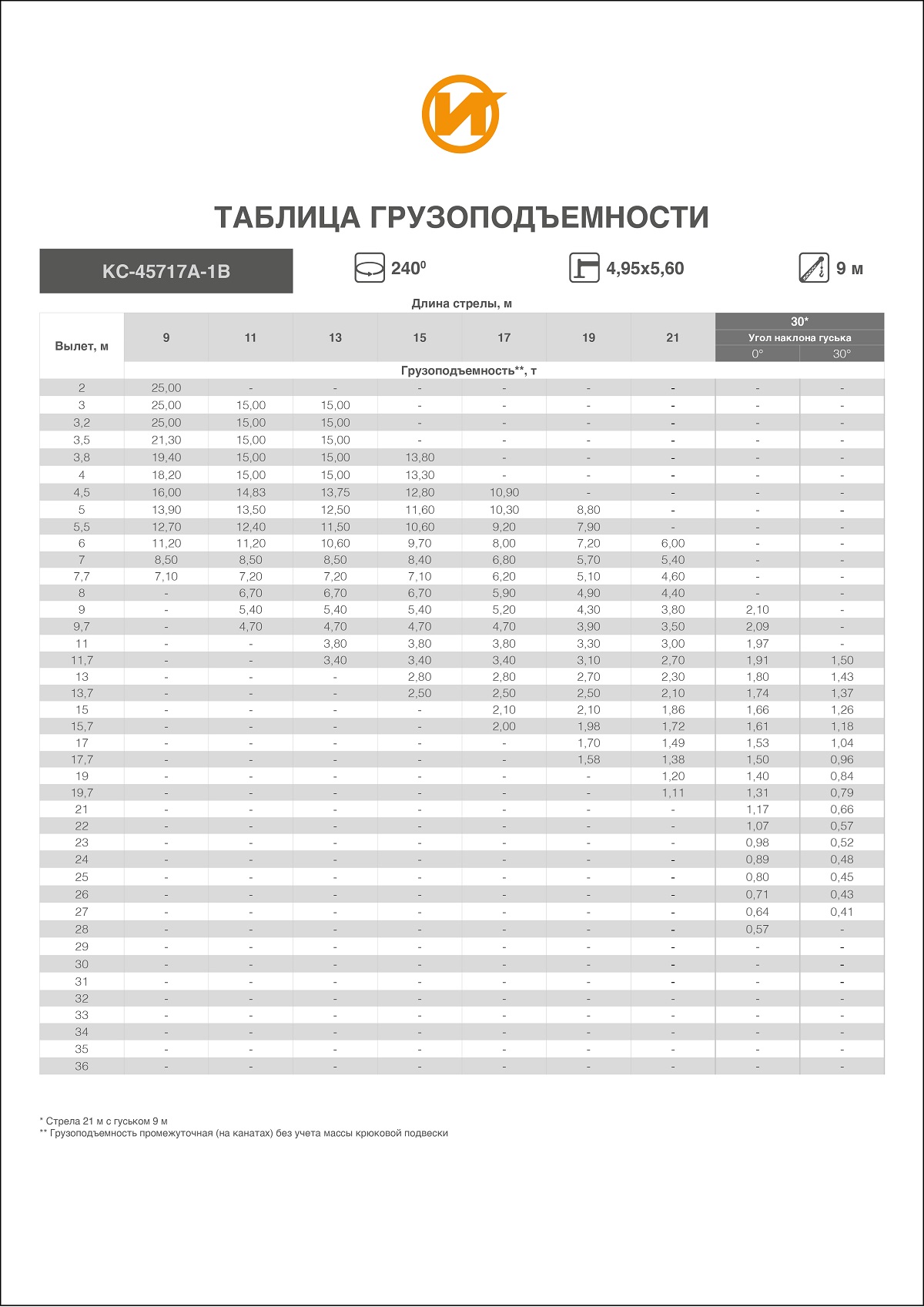

Грузовысотные характеристики

В зоне работы 240*
Примечание: в скобках указана грузоподъёмность для работы с ядовитыми и взрывчатыми веществами, если отличается.
Без противовеса

Опции к автокранам

  • Удлинитель стрелы - "гусек" 9,0 м
  • Электро-пропорциональная система управления крановыми операциями
  • Строительная корзина грузоподъемностью 250 кг
  • Установка спальной полки в кабине МАЗ
