Видео
Как создаются автокраны "ИВАНОВЕЦ"

Описание

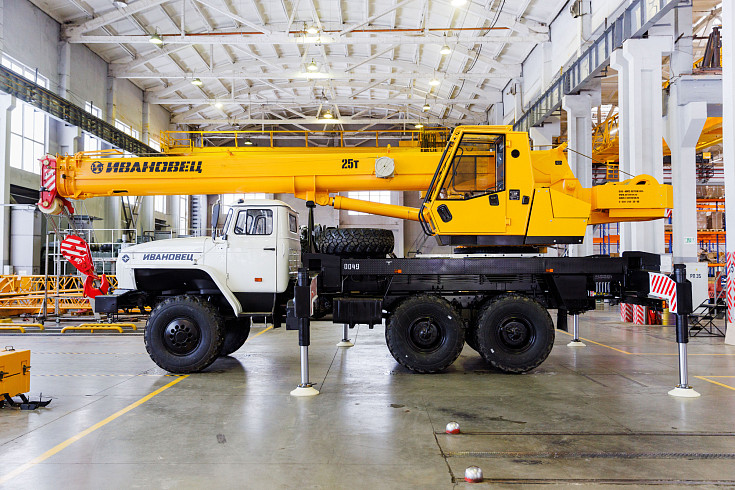

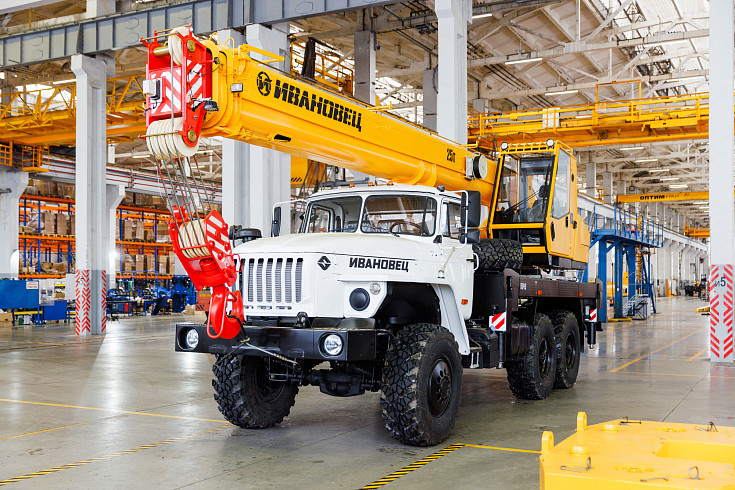

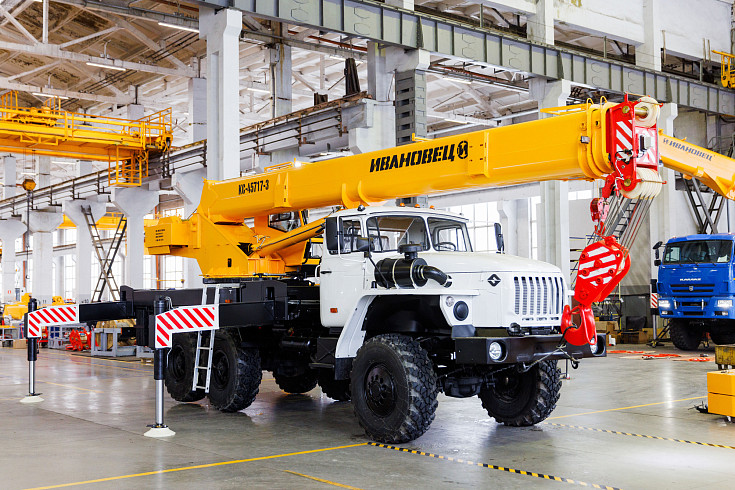

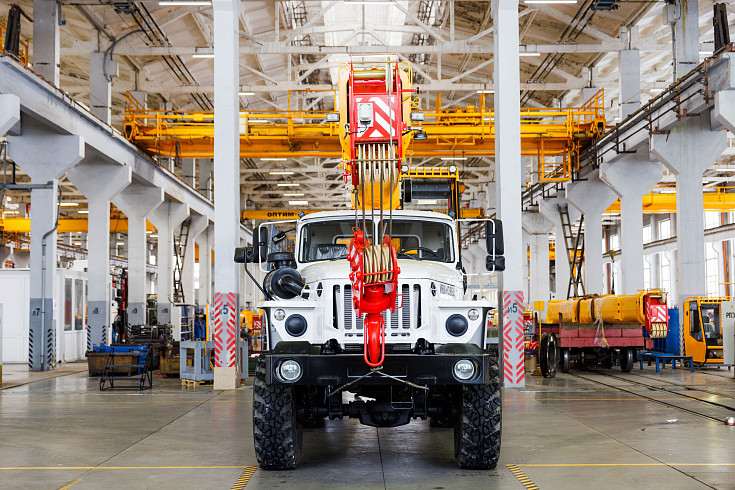

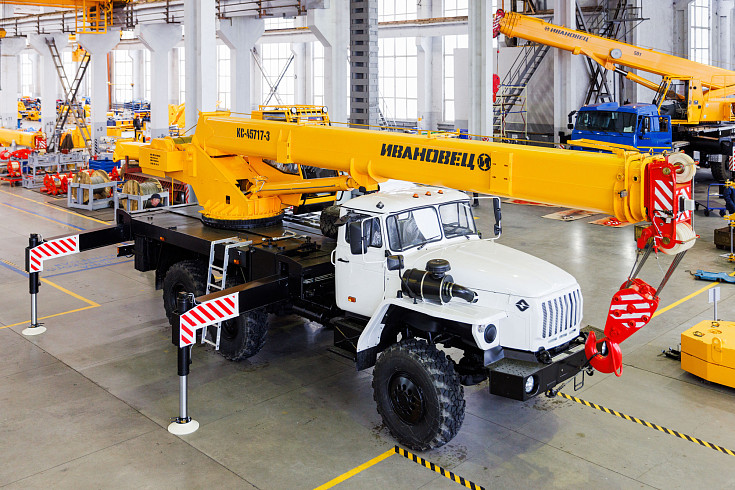

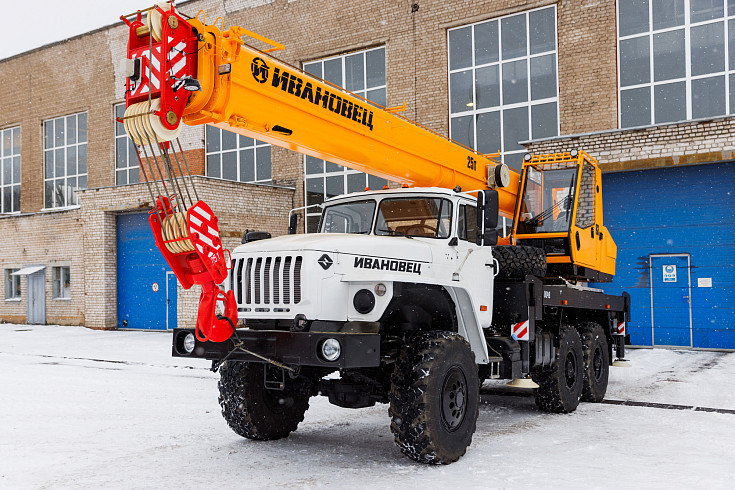

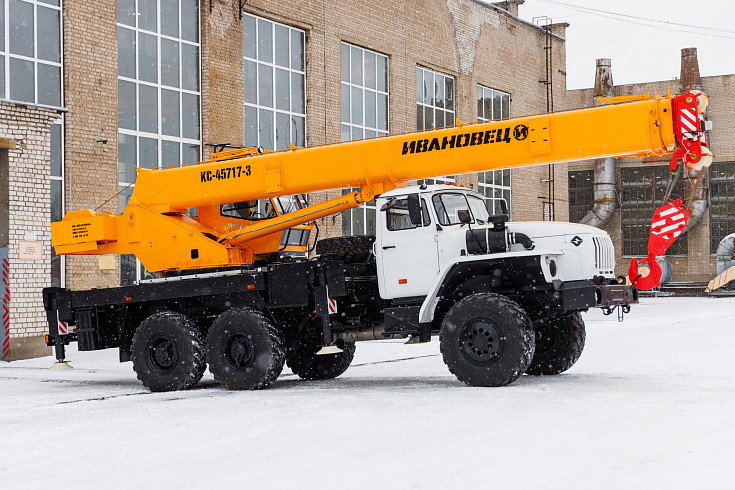

Автомобильный кран КС-45717-3В предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.

  • Базовое шасси - УРАЛ-5557 экологического класса 5
  • Максимальная грузоподъёмность - 25 т

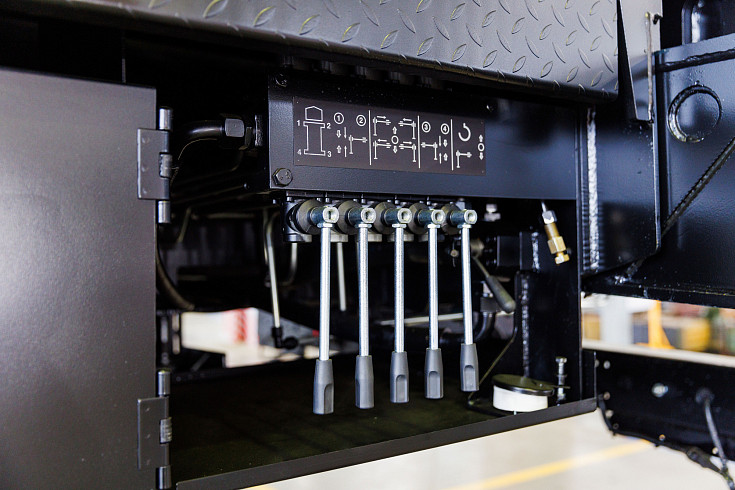

  • Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций

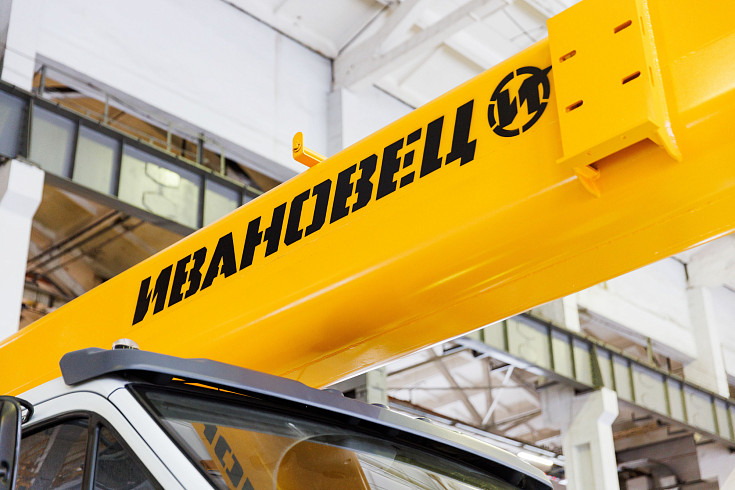

  • Стрела - телескопическая трёхсекционная. Телескопирование стрелы - гидроцилиндром и системой полиспастов. Материал металлоконструкций стрелы - сталь S700MC. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м, устанавливаемым при работе параллельно основной стреле или под углом 30 град.

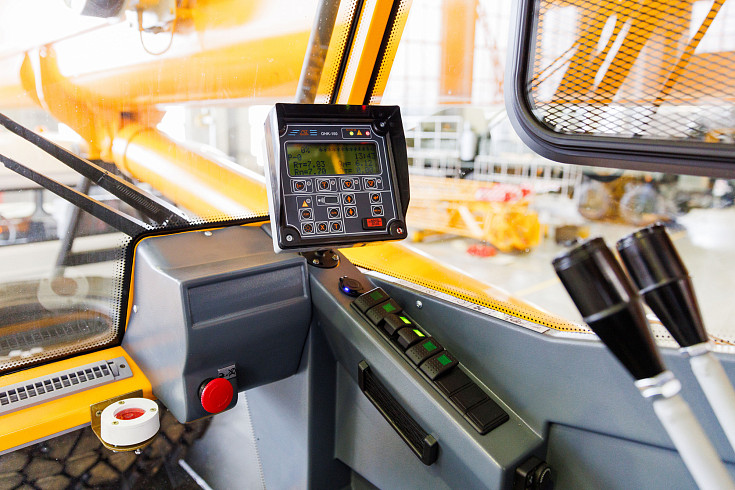

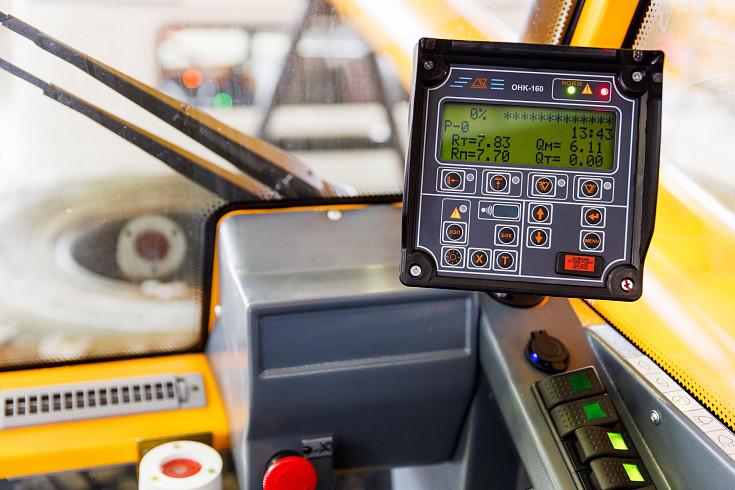

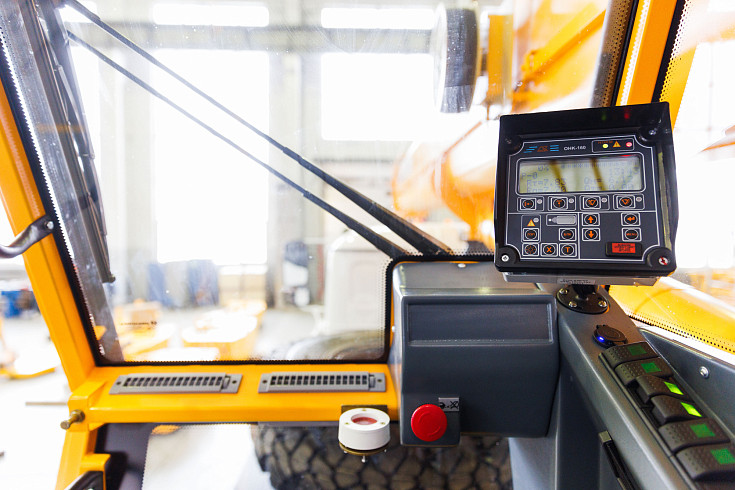

  • Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров.
  • Класс шасси - вездеход

Технические характеристики

Шасси
  • Базовое шасси
    УРАЛ-5557 Classic
  • Колесная формула
    6x6
  • Двигатель
    ЯМЗ-536
Крановая установка
  • Грузоподъемность, т
    25
  • Грузовой момент, тм
    80
  • Опорный контур, м
    4,95 х 5,60
  • Длина стрелы
    9,0 - 21,0
  • Длина гуська, м
    9,0
Наибольшая высота подъёма, м
  • С основной стрелой
    21,2
  • С гуськом
    27,6
Вылет, м
  • С основной стрелой
    2,0 - 19,7
  • С гуськом
    9,0 - 28,0
  • Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин
    0,2 - 4,8
  • Максимальная скорость подъёма (опускания) крюка, м/мин
    39,0
  • Скорость посадки, м/мин
    0,2
  • Скорость передвижения, км/ч
    60,0
  • Частота вращения, мин-1
    0,3 - 1,4
Габаритные размеры в транспортном положении, мм
  • Длина, мм
    10 900
  • Ширина, мм
    2 550
  • Высота, мм
    3 900
  • Полная масса с гуськом, т
    20,30
Распределение нагрузки на дорогу
  • Через шины передних колёс, т
    5,90
  • Через шины задней тележки, т
    15,00

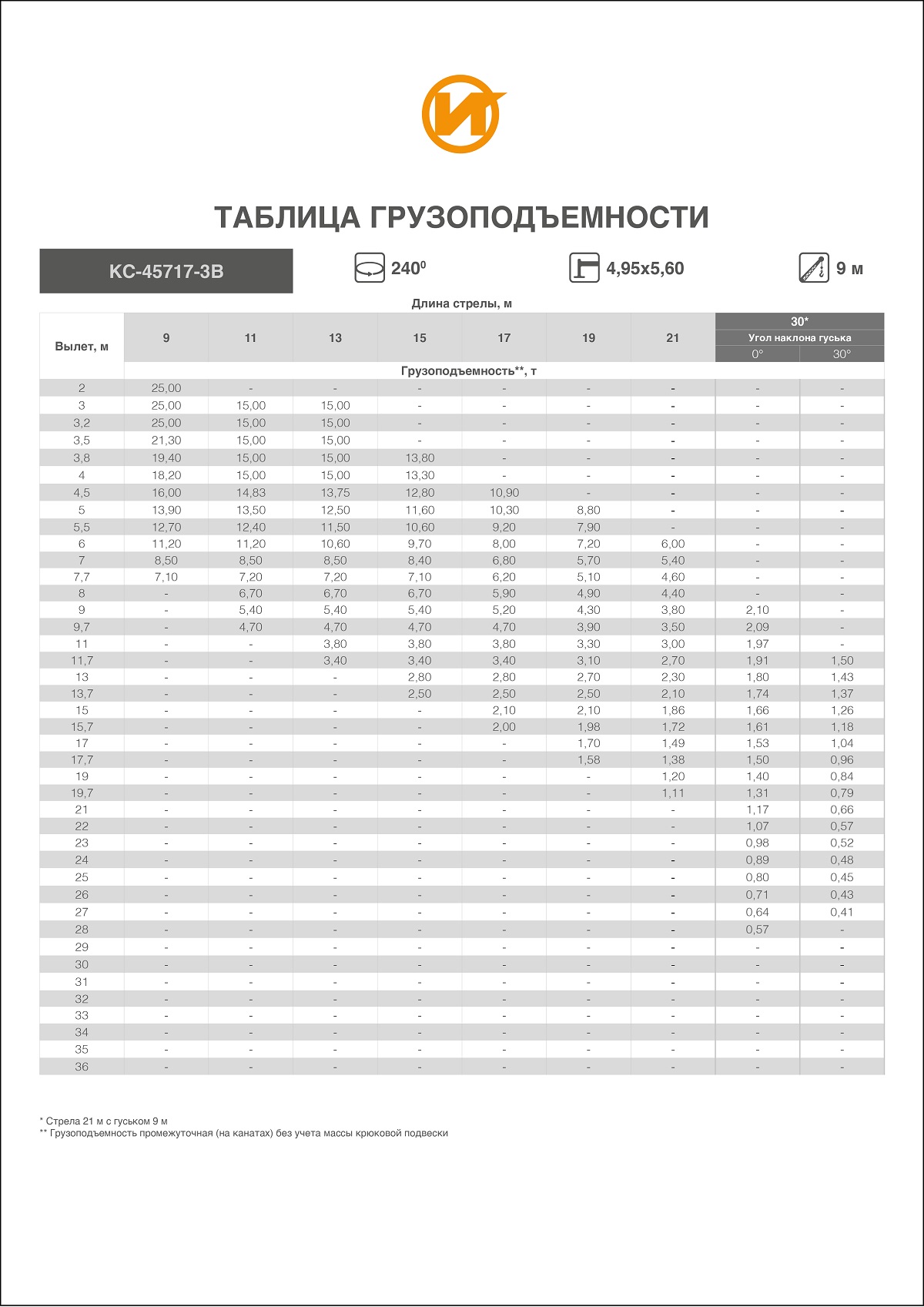

Грузовысотные характеристики

В зоне работы 240*
Примечание: в скобках указана грузоподъёмностьдля работы с ядовитыми и взрывчатыми веществами, если отличается.
АВТОКРАН ИВАНОВЕЦ КС-45717-3В

Опции к автокранам

  • Строительная корзина грузоподъемностью 250 кг
  • Электро-пропорциональная система управления крановыми операциями
  • Механизм наклона кабины крановщика
