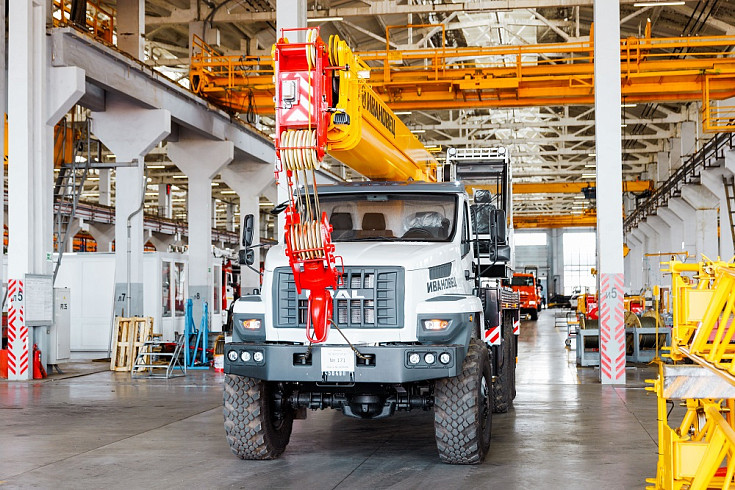

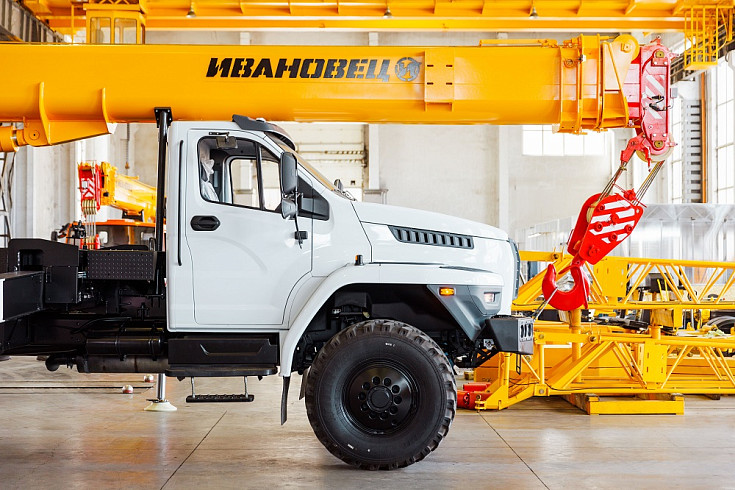

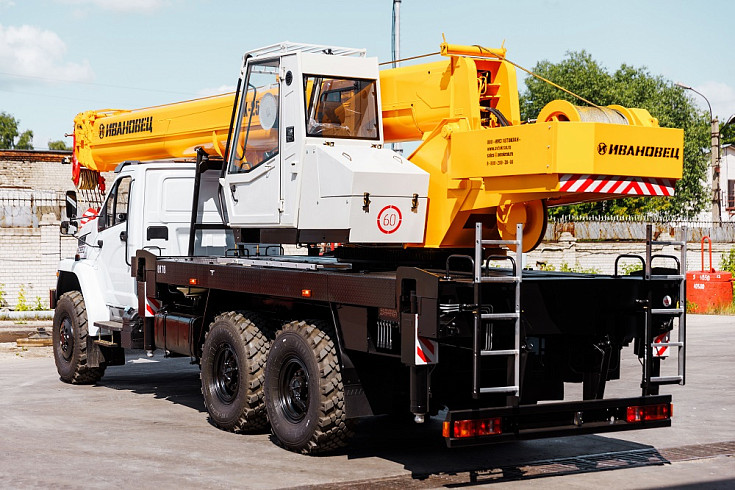

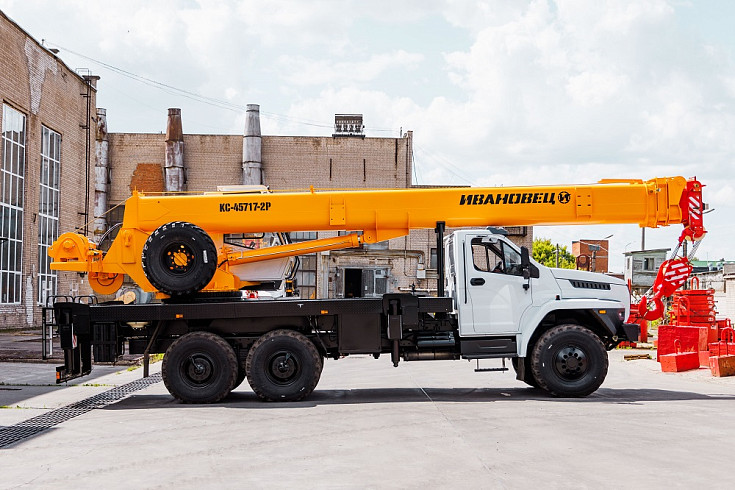

АВТОКРАН ИВАНОВЕЦ КС-45717-2Р на базе шасси УРАЛ-4320 Next – Ивановский машиностроительный завод «АВТОКРАН»

1 / 9

2 / 9

3 / 9

4 / 9

5 / 9

6 / 9

7 / 9

8 / 9

9 / 9

Видео

Как создаются автокраны "ИВАНОВЕЦ"

Описание

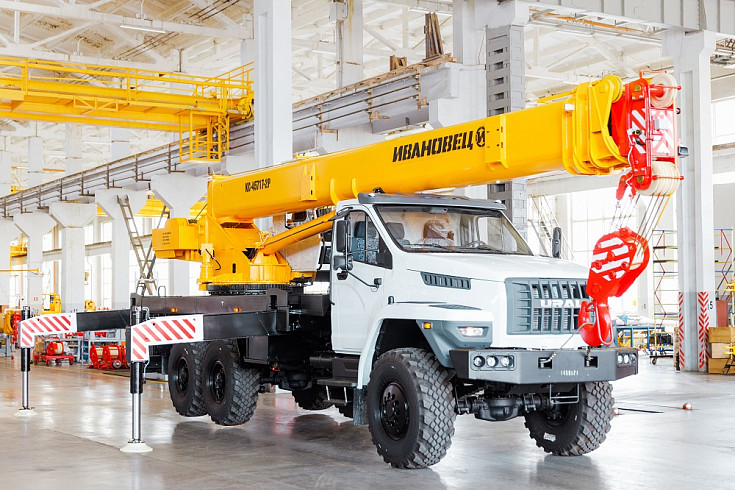

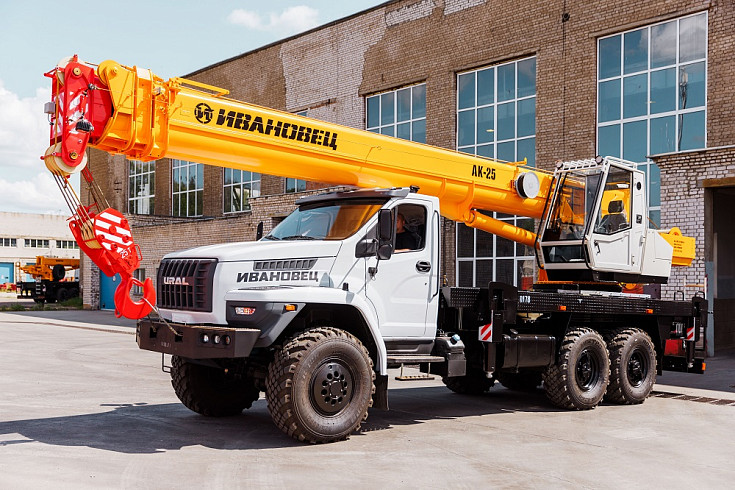

Автомобильный кран КС-45717-2Р предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.

Базовое шасси - УРАЛ-4320 NEXT экологического класса 5
Максимальная грузоподъёмность - 25 т
Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций
Стрела - телескопическая четырёхсекционная. Телескопирование стрелы - гидроцилиндрами и системой полиспастов. Материал металлоконструкций стрелы - сталь S700MC. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м., устанавливаемым при работе параллельно основной стреле или под углом 30 град.

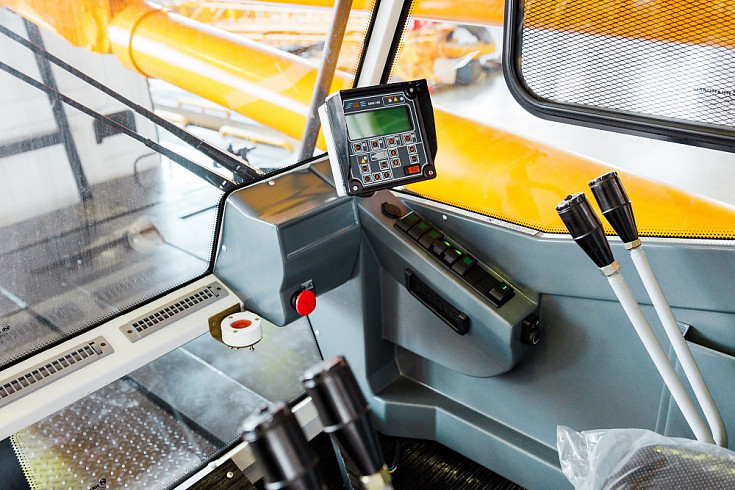

Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров
Класс шасси - вездеход

ОТТС на краны автомобильные "ИВАНОВЕЦ" КС-45717-2Р (5 экологический класс)
Приложение

Технические характеристики

Шасси

Базовое шасси

УРАЛ-4320 Next
Колесная формула

6x6
Двигатель

ЯМЗ - 53653

Крановая установка

Грузоподъемность, т

25
Грузовой момент, тм

85
Опорный контур, м

5,43 х 6,00
Длина стрелы

9,9 - 30,7
Длина гуська, м

9,0

Наибольшая высота подъёма, м

С основной стрелой

31,2
С гуськом

40,3

Вылет, м

С основной стрелой

1,9 - 27,0
С гуськом

9,7 - 31,0
Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин

0,2 - 7,4
Максимальная скорость подъёма (опускания) крюка, м/мин

40,0
Скорость посадки, м/мин

0,2
Скорость передвижения, км/ч

60,0
Частота вращения, мин-1

0,3 - 1,9

Габаритные размеры в транспортном положении, мм

Длина, мм

11 970
Ширина, мм

2 550
Высота, мм

3 850
Полная масса с гуськом, т

22,25

Распределение нагрузки на дорогу

Через шины передних колёс, т

6,25
Через шины задней тележки, т

16,00

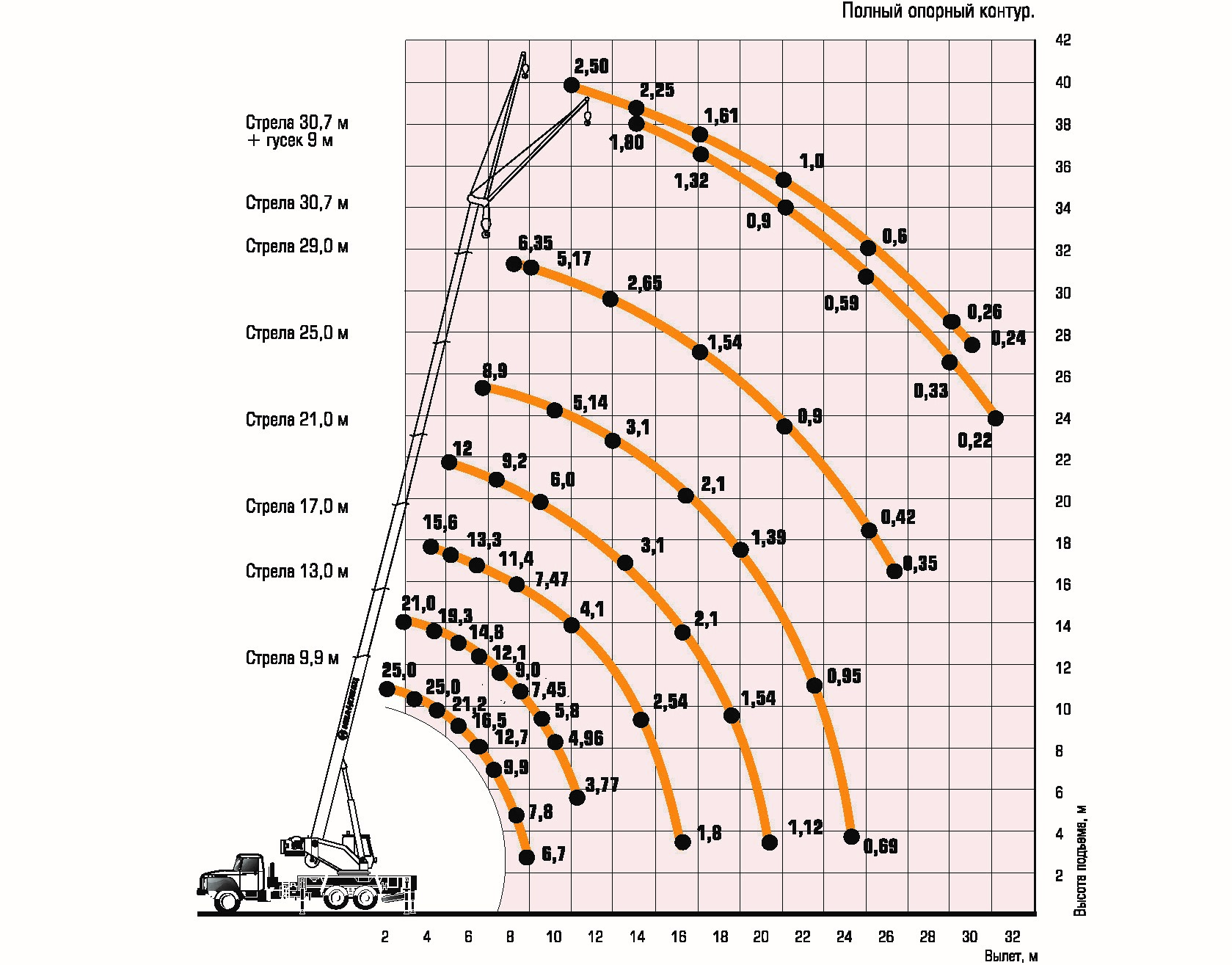

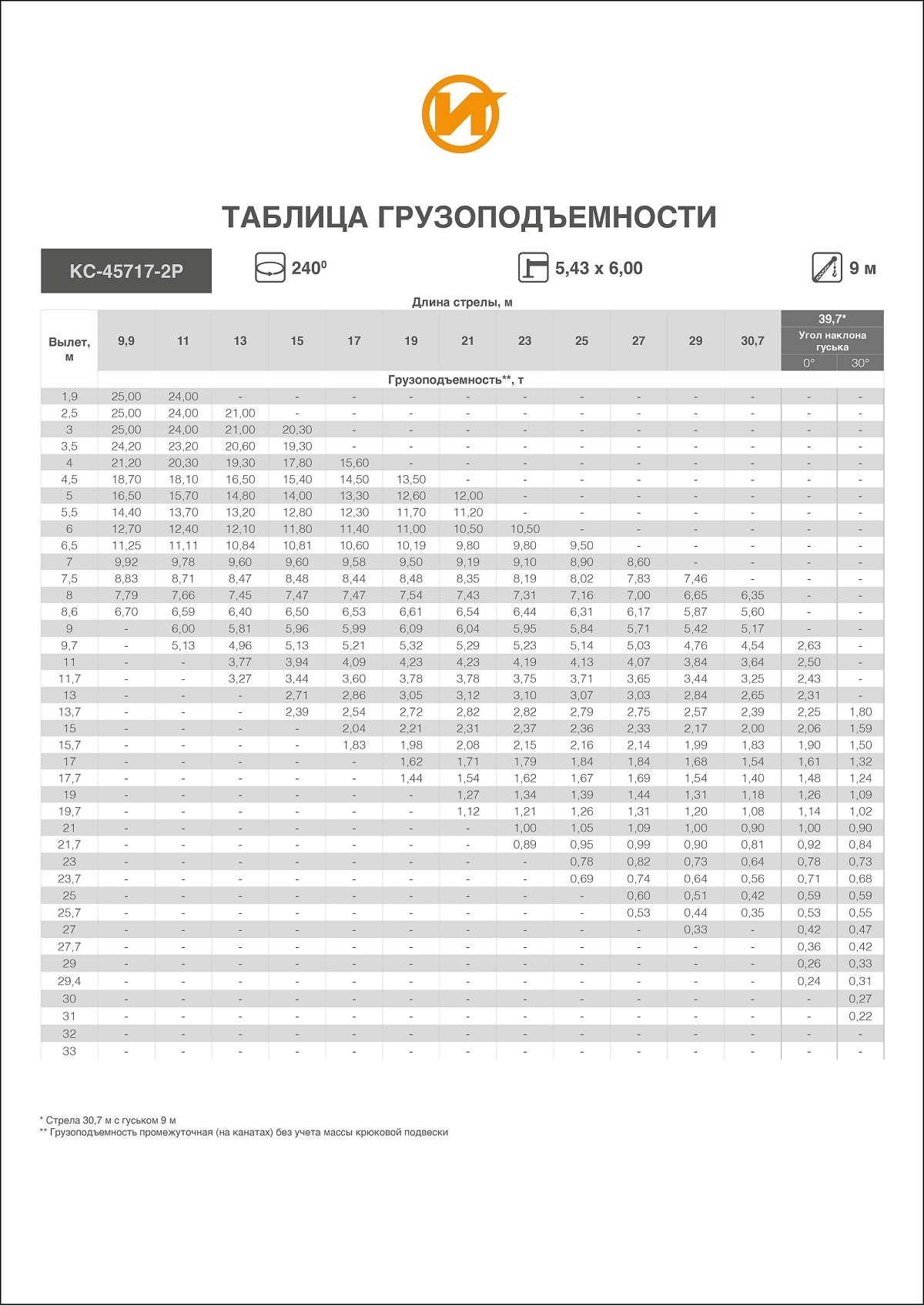

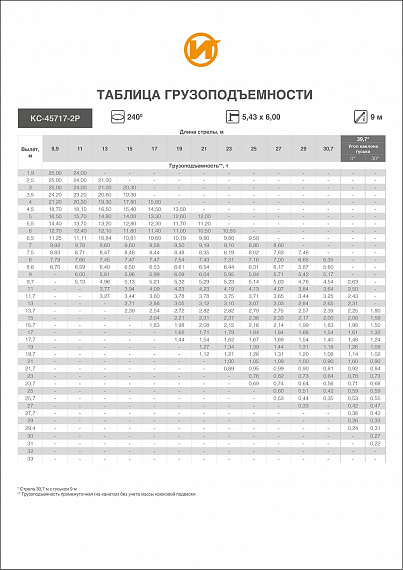

Грузовысотные характеристики

В зоне работы 240*

Примечание: в скобках указана грузоподъёмностьдля работы с ядовитыми и взрывчатыми веществами, если отличается.

Без противовеса

Опции к автокранам

Строительная корзина грузоподъемностью 250 кг
Электро-пропорциональная система управления крановыми операциями
Механизм наклона кабины крановщика
