Описание

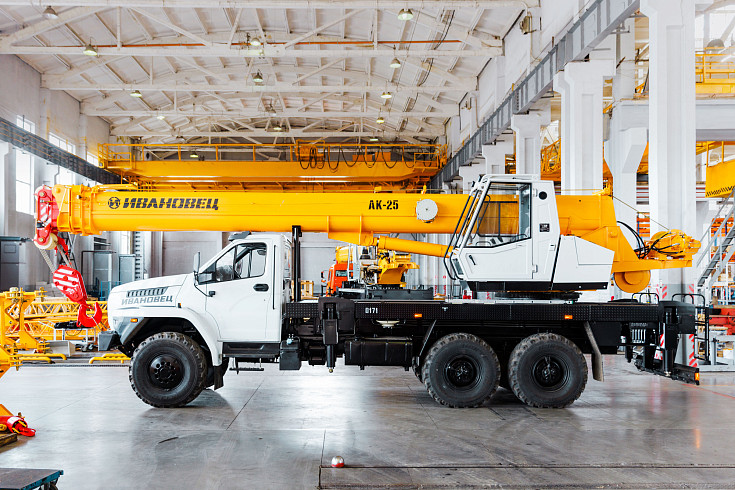

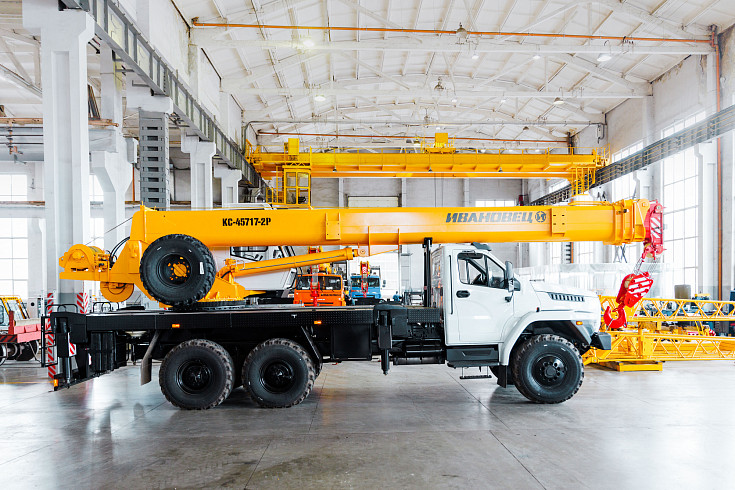

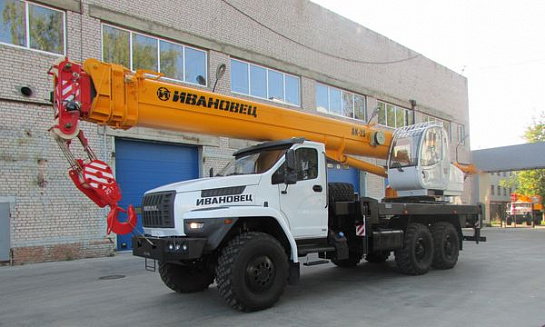

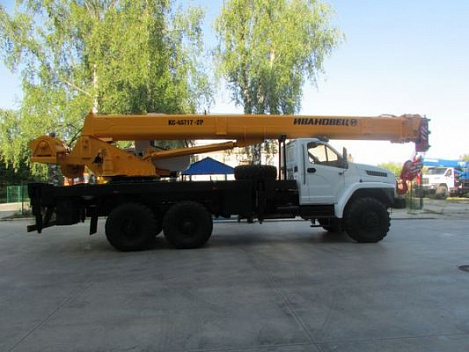

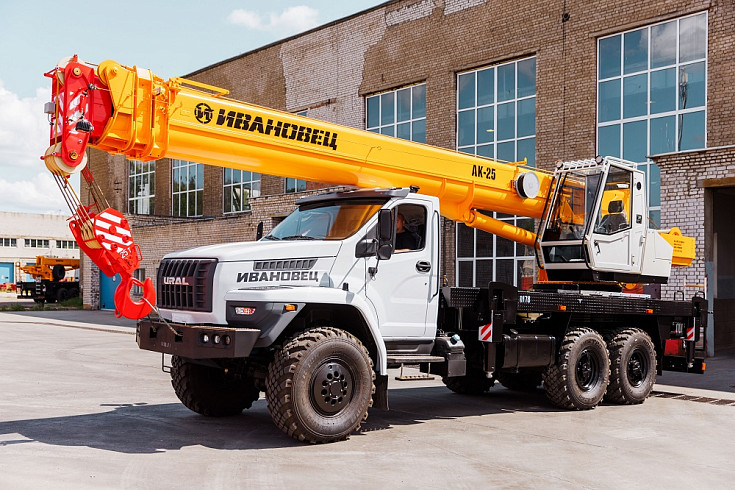

Первый кран на шасси 6х6 со стрелой 31 м, который полностью соответствует весовым ограничениям для дорог с 10-тонной осевой нагрузкой без снятия элементов крана (противовесов, гидроопор). Данное решение реализовано за счет применения облегченной лебедки Zollern со встроенным планетарным редуктором.
Автомобильный кран КС-45717-2Р Air предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами на рассредоточенных объектах.
  • Базовое шасси - УРАЛ-4320 NEXT экологического класса 5
  • Максимальная грузоподъёмность - 25 т
  • Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций

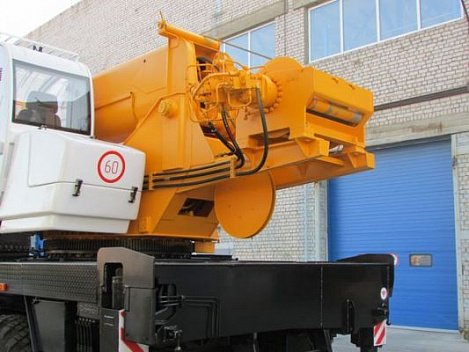

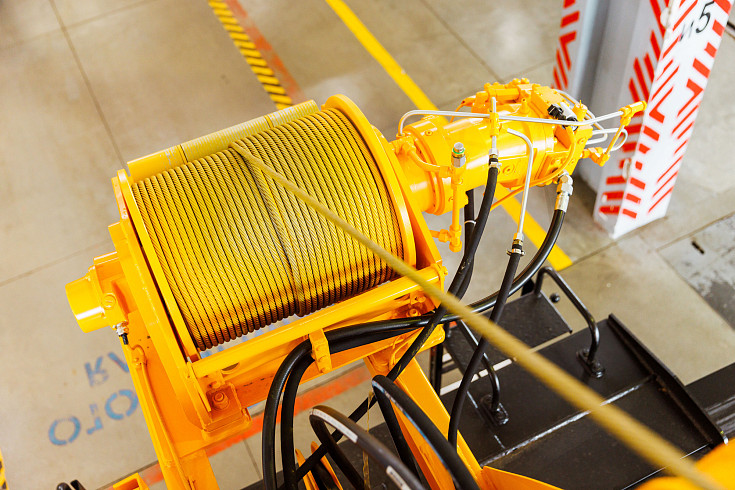

  • Кран оснащен высокотехнологичной лебедкой с планетарным редуктором, отличающейся низкой массой
  • Стрела - телескопическая четырёхсекционная. Телескопирование стрелы - гидроцилиндрами и системой полиспастов. Материал металлоконструкций стрелы - сталь S700MC. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 9,0 м, устанавливаемым при работе параллельно основной стреле или под углом 30 град.

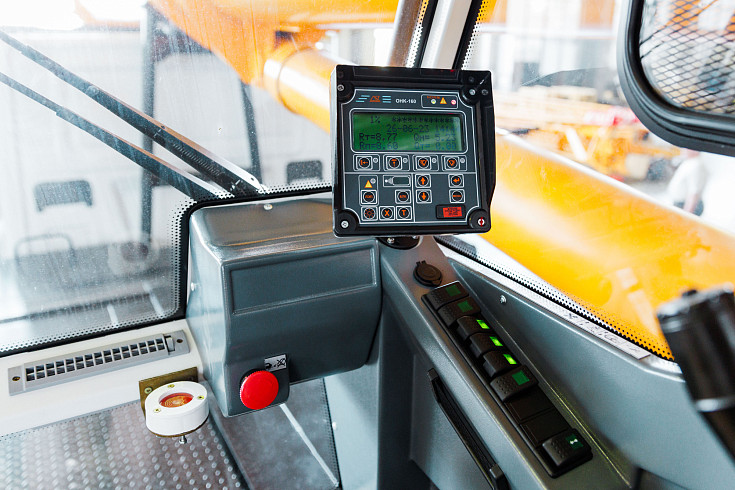

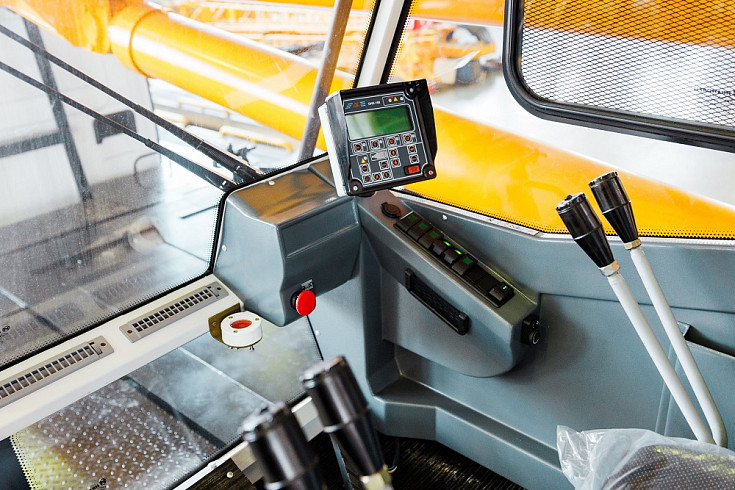

  • Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров
ОТТС на краны автомобильные "ИВАНОВЕЦ" КС-45717-2Р (5 экологический класс)

Технические характеристики

Шасси
  • Базовое шасси
    УРАЛ-4320 Next
  • Колесная формула
    6 x 6
  • Двигатель
    ЯМЗ-53623-10
  • Мощность двигателя, кВт (л.с.)
    201 (273)
Крановая установка
  • Грузоподъемность, т
    25
  • Грузовой момент, тм
    85
  • Опорный контур, м
    6,0 х 5,4
  • Длина стрелы, м
    9,9 - 30,7
  • Длина гуська, м
    9,0
Наибольшая высота подъёма, м
  • с основной стрелой
    31,2
  • с гуськом
    40,3
Вылет, м
  • С основной стрелой
    1,9 - 27,0
  • с гуськом
    9,7 - 31,0
  • Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин
    0,2 - 7,4
  • Максимальная скорость подъёма (опускания) крюка, м/мин
    40,0
  • Скорость посадки, м/мин
    0,2
  • Частота вращения, мин-1
    0,3 - 1,9
  • Скорость передвижения, км/ч
    60,0
Габаритные размеры в транспортном положении и масса
  • Длина, мм
    11 970
  • Ширина, мм
    2 550
  • Высота, мм
    3 786
  • Полная масса, т
    21,35
Распределение нагрузки на дорогу
  • Через шины передних колёс, т
    6,5
  • Через шины задней тележки, т
    15,0

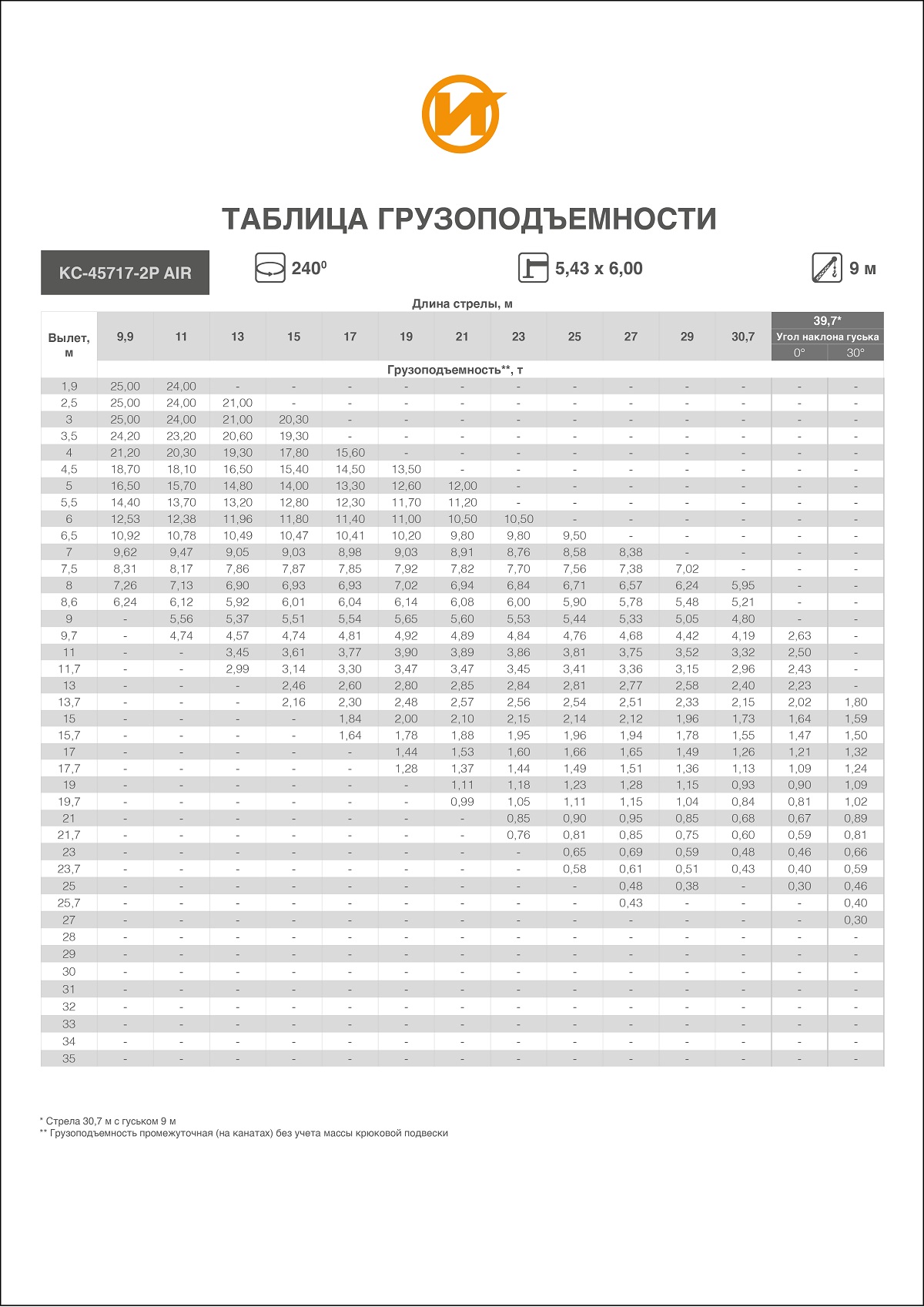

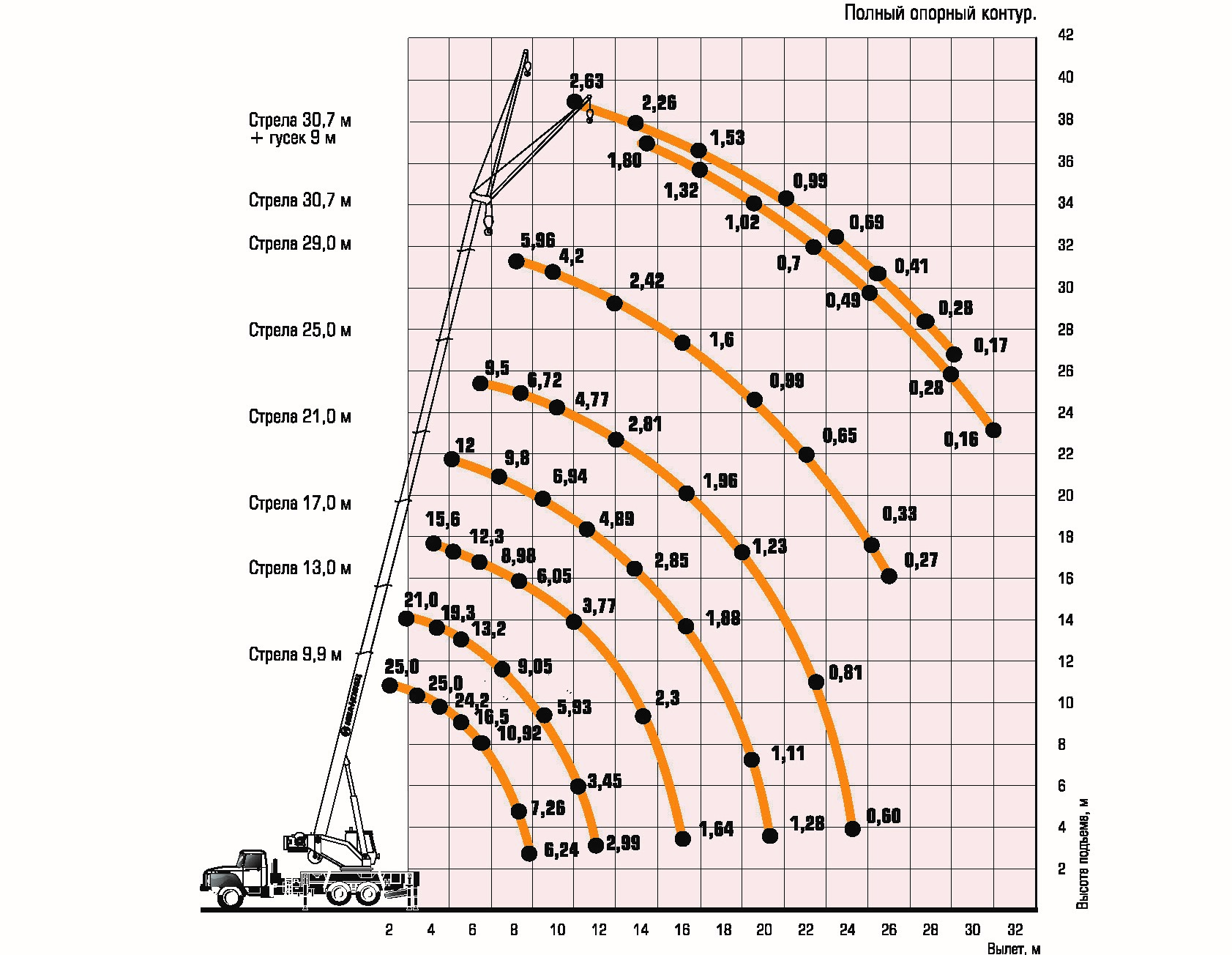

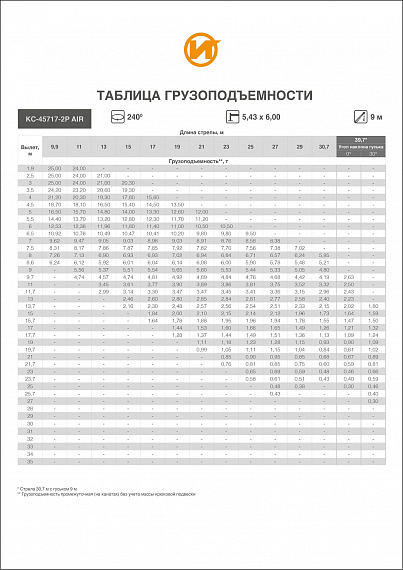

Грузовысотные характеристики

В зоне работы 240*
Примечание: в скобках указана грузоподъёмностьдля работы с ядовитыми и взрывчатыми веществами, если отличается.
АВТОКРАН ИВАНОВЕЦ КС-45717-2Р Air

Опции к автокранам

  • Строительная корзина грузоподъемностью 250 кг
  • Электро-пропорциональная система управления крановыми операциями

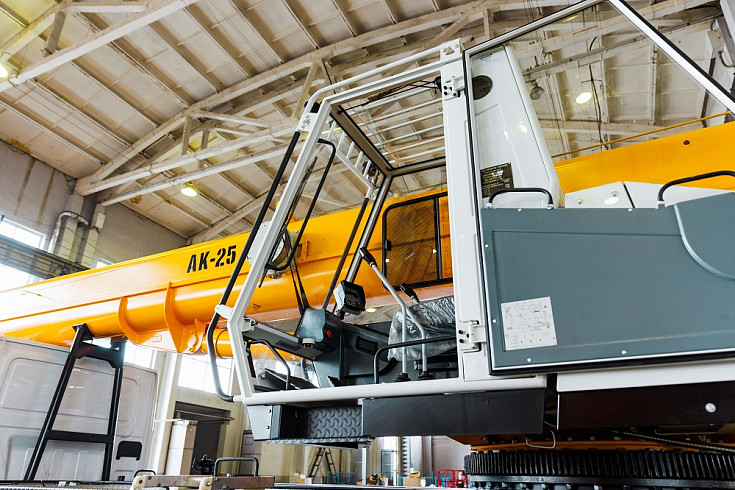

  • Механизм наклона кабины крановщика
