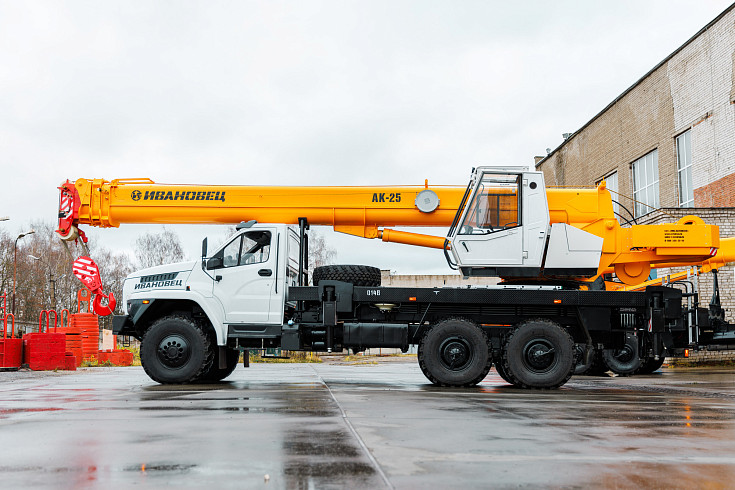

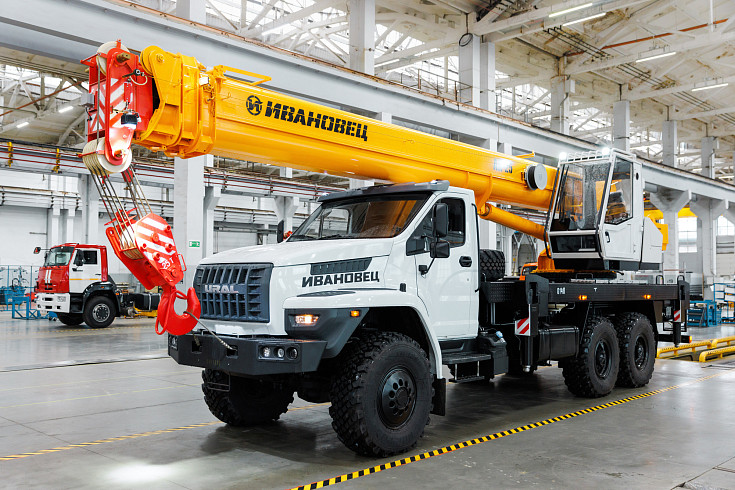

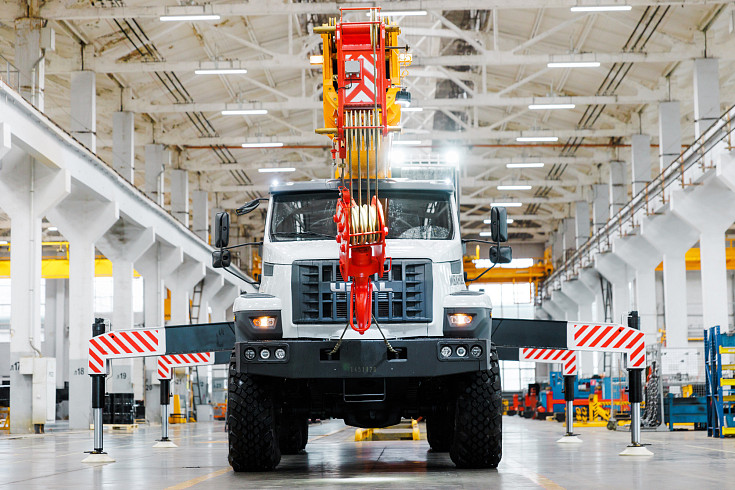

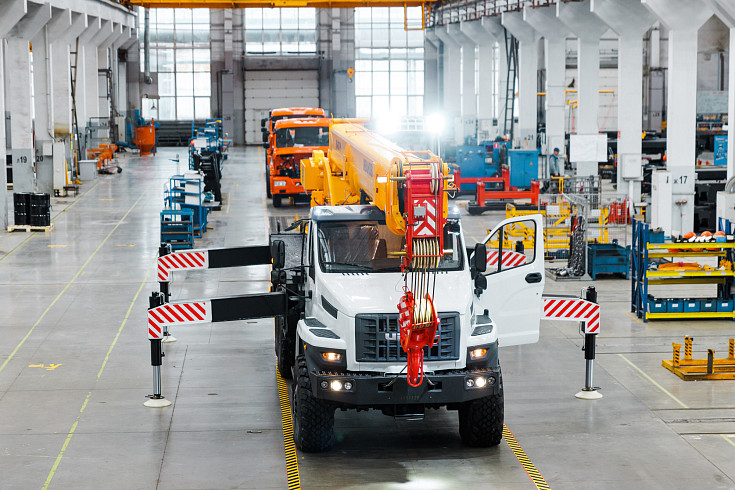

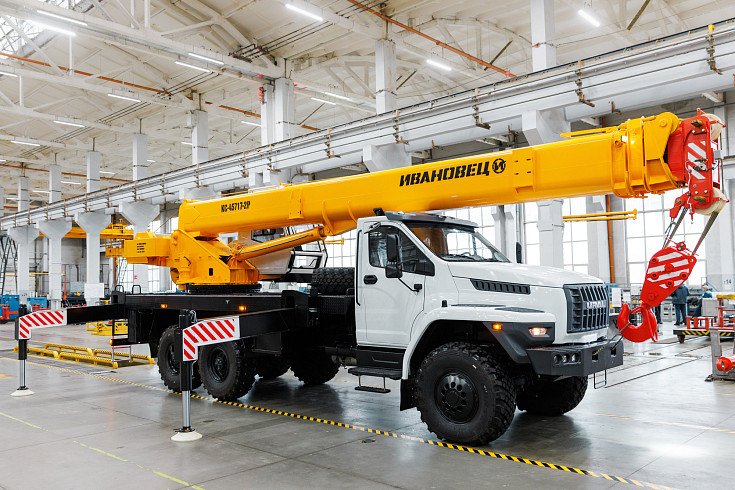

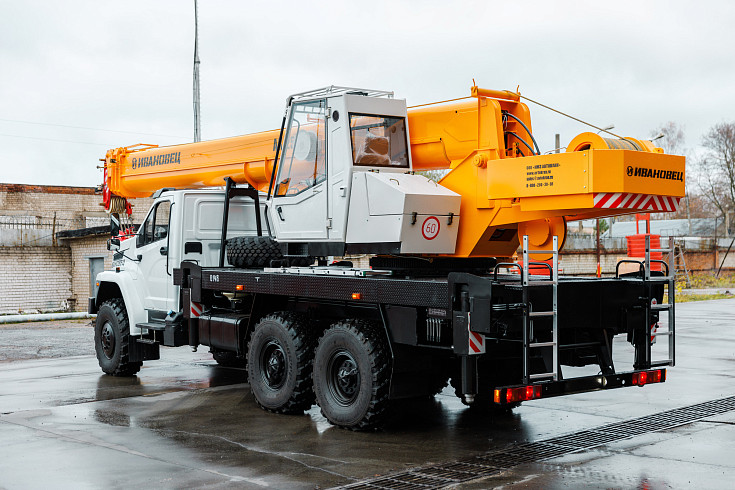

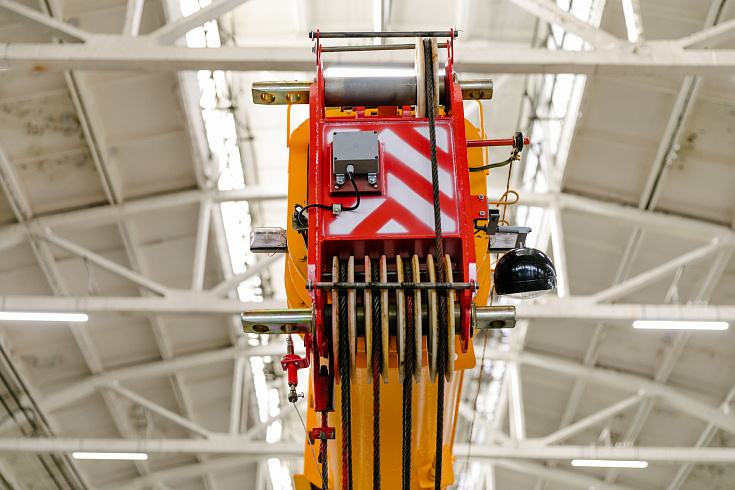

АВТОКРАН ИВАНОВЕЦ КС-45717-2М (стрела 22 м)

1 / 12
2 / 12
3 / 12
4 / 12
5 / 12
6 / 12
7 / 12
8 / 12
9 / 12
10 / 12
11 / 12
12 / 12
Видео
Как создаются автокраны "ИВАНОВЕЦ"

Описание

В 2020 году Ивановский машиностроительный завод «АВТОКРАН» представил своим Заказчикам новое поколение широко известных автокранов "ИВАНОВЕЦ" серии КС-25. Учитывая пожелания эксплуатирующих организаций, мы провели глубокую переработку существующих моделей 25-тонных автокранов с трехсекционной стрелой и разделили их на общепромышленную серию и серию для интенсивной профессиональной эксплуатации, которые получили соответствующие серийный индексы КС-25В (вспомогательный) и КС-25М (модернизированный).


О характеристиках

Значительные изменения внесены в серию кранов КС-25М. Эти изменения сделаны для обеспечения комфортной и эффективной работы при выполнении задач по интенсивной обработке грузов с высокими требованиями к грузоподъемности.

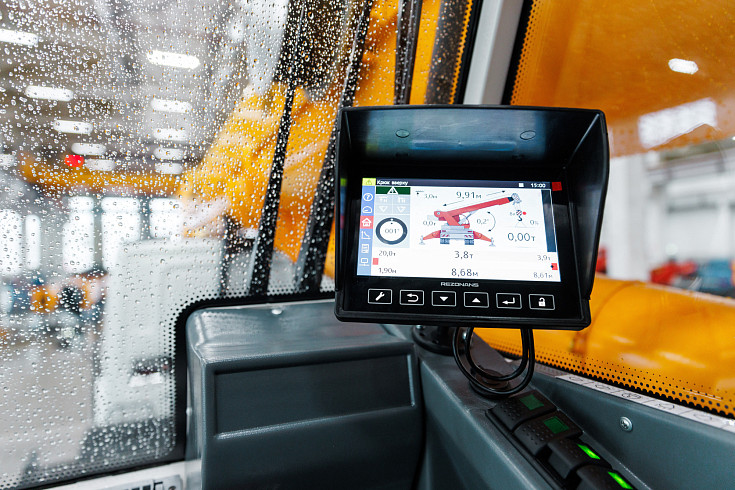

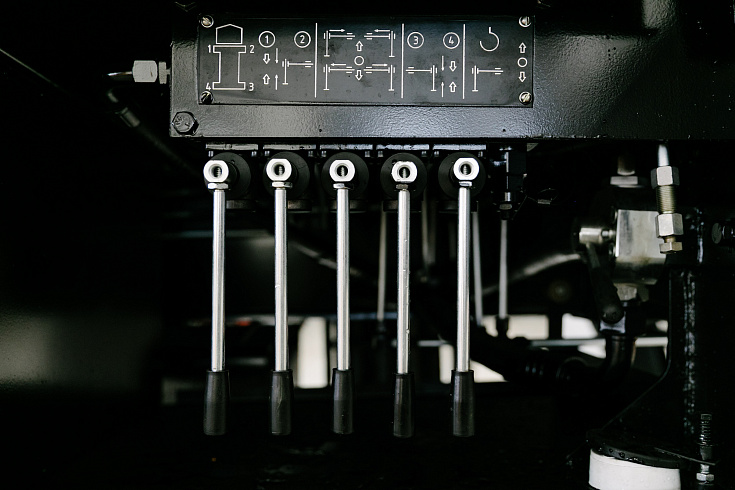

Помимо комфортабельной кабины с новыми для этой серии органами управления (боковые рычаги или ЭПСУ), автокраны серии КС-25М получили увеличенный на 17% опорный контур 5,4х6,0 м, мощные аутригеры и стрелу из шведской стали Strenx 700 длиной 22 или 24 м. Все эти технические решения обеспечивают увеличенный до 85 тм максимальный грузовой момент и дополнительную грузоподъемность от 30 до 65% на средних и дальних вылетах, по сравнению с традиционной серией КС-25. Новая гидравлическая система с насосом объемом 112 «кубиков» и улучшенными показателями охлаждения за счет увеличения объема гидробака до 295 л. обеспечивает повышение скоростей выполнения крановых операций. Применённые технические решения в комплексе увеличивают общую эффективность выполнения цикличных работ на 25% по сравнению с серией КС-25В, а, значит, наши Заказчики получают высокоэффективный автокран для решения напряженных задач по обработке грузов в логистической отрасли и при выполнении монтажных работ.

О надежности

Хотим отметить, что мы учли поступившие предложения по улучшению надежности автокранов. И в рамках программы модернизации все модели автокранов серии КС-25В и КС-25М получили оцинкованные гидролинии с врезными кольцами, усиленные опорные рамы. Также, краны этих серий укомплектованы единственными в классе настоящими овоидными стрелами! Полукороба наших стрел формируются всего двумя гибами с образованием полноценных радиусных участков, которые обеспечивают равномерное распределение нагрузок, высокое сопротивление потере местной устойчивости, обладают наименьшим количеством сварных швов, расположенных при этом в зонах наименьших напряжений. Все стрелы производятся на полностью автоматической линии с роботизированными сварными комплексами по высшим стандартам в краностроительной отрасли.

О концепциях автокранов серий КС-25В и КС-25М

ИМЗ АВТОКРАН традиционно придерживается следующих ключевых концепций при проектировании и изготовлении автокранов "ИВАНОВЕЦ":

Обеспечение высокой готовности к работе. Конструкторская школа ИМЗ АВТОКРАН обладает огромным опытом компоновки узлов и элементов конструкции. При проектировании автокранов серии КС-25В и КС-25М в виде интегрированного противовеса были использованы элементы конструкции крана, такие, как цилиндрический редуктор 1Ц2У и подлебёдочная пластина. Это техническое решение вкупе с оптимальным размером опорного контура позволяет достигать высоких грузовысотных характеристик без манипуляций с дополнительными противовесами, которые могут потребовать перевозки даже на отдельных транспортных средствах. Это значительно экономит как время, так и деньги при эксплуатации автокранов "ИВАНОВЕЦ".

Обеспечение свободы передвижения. Автокраны серии КС-25В и КС-25М обеспечивают требования правил перевозки грузов по нагрузкам на дорожное полотно и гарантируют свободное перемещение по дорогам общего пользования без штрафов и без необходимости получать дополнительные разрешения.

Обеспечение надежности и высокой ремонтопригодности. Эти требования ИМЗ АВТОКРАН предъявляет к своей продукции, т.к., зачастую автокраны эксплуатируются на отдаленных от цивилизации рабочих площадках, к которым затруднительно обеспечить быстрый доступ сервисных специалистов и запасных частей. В связи с этим применяются компоненты, которые могут быть легко заменены или отремонтированы силами эксплуатирующих организации. Как пример, ранее упомянутый цилиндрический редуктор 1Ц2У в составе грузовой лебедки, который является простым и надежным элементом конструкции с высоким уровнем ремонтопригодности и широкой доступностью запасных частей. Эта философия распространяется на все компоненты кранов для обеспечения высокого коэффициента технической готовности и гарантии в выполнении всех задач, поставленных Заказчиком перед автокранами "ИВАНОВЕЦ".

О шасси

Нашим Заказчикам мы предлагаем сегодня широкий выбор шасси высокой степени проходимости с колесной формулой 6х6: КАМАЗ-43118, УРАЛ-5557 и УРАЛ-4320 NEXT. Для работы автокранов в условиях подготовленной дорожной инфраструктуры мы предлагаем шасси с колесной формулой 4х2 и 6х4: КАМАЗ-53605, КАМАЗ-65115 и МАЗ-6312. Таким образом, всегда можно подобрать оптимальный автокран серий КС-25В и КС-25М для эксплуатации на рабочих площадках различной степени подготовленности.


ОТТС на краны автомобильные "ИВАНОВЕЦ" КС-45717-2М (5 экологический класс)

Технические характеристики

Шасси
  • Базовое шасси
    УРАЛ-4320 Next
  • Колесная формула
    6x6
  • Двигатель
    ЯМЗ - 53653
Крановая установка
  • Грузоподъемность, т
    25
  • Грузовой момент, тм
    85
  • Опорный контур, м
    5,43 х 6,00
  • Длина стрелы
    10,0 - 22,0
  • Длина гуська, м
    9,0
Наибольшая высота подъёма, м
  • С основной стрелой
    21,5
  • С гуськом
    30,4
Вылет, м
  • С основной стрелой
    2,0 - 20,0
  • С гуськом
    9,0 - 29,0
  • Скорость подъёма (опускания) груза при 8-кратной запасовке грузового каната, м/мин
    0,2 - 6,1
  • Максимальная скорость подъёма (опускания) крюка, м/мин
    35,0
  • Скорость посадки, м/мин
    0,2
  • Скорость передвижения, км/ч
    60,0
  • Частота вращения, мин-1
    0,3 - 2,0
Габаритные размеры в транспортном положении, мм
  • Длина, мм
    11 900
  • Ширина, мм
    2 550
  • Высота, мм
    3 850
  • Полная масса с гуськом, т
    21,50
Распределение нагрузки на дорогу
  • Через шины передних колёс, т
    6,50
  • Через шины задней тележки, т
    15,00

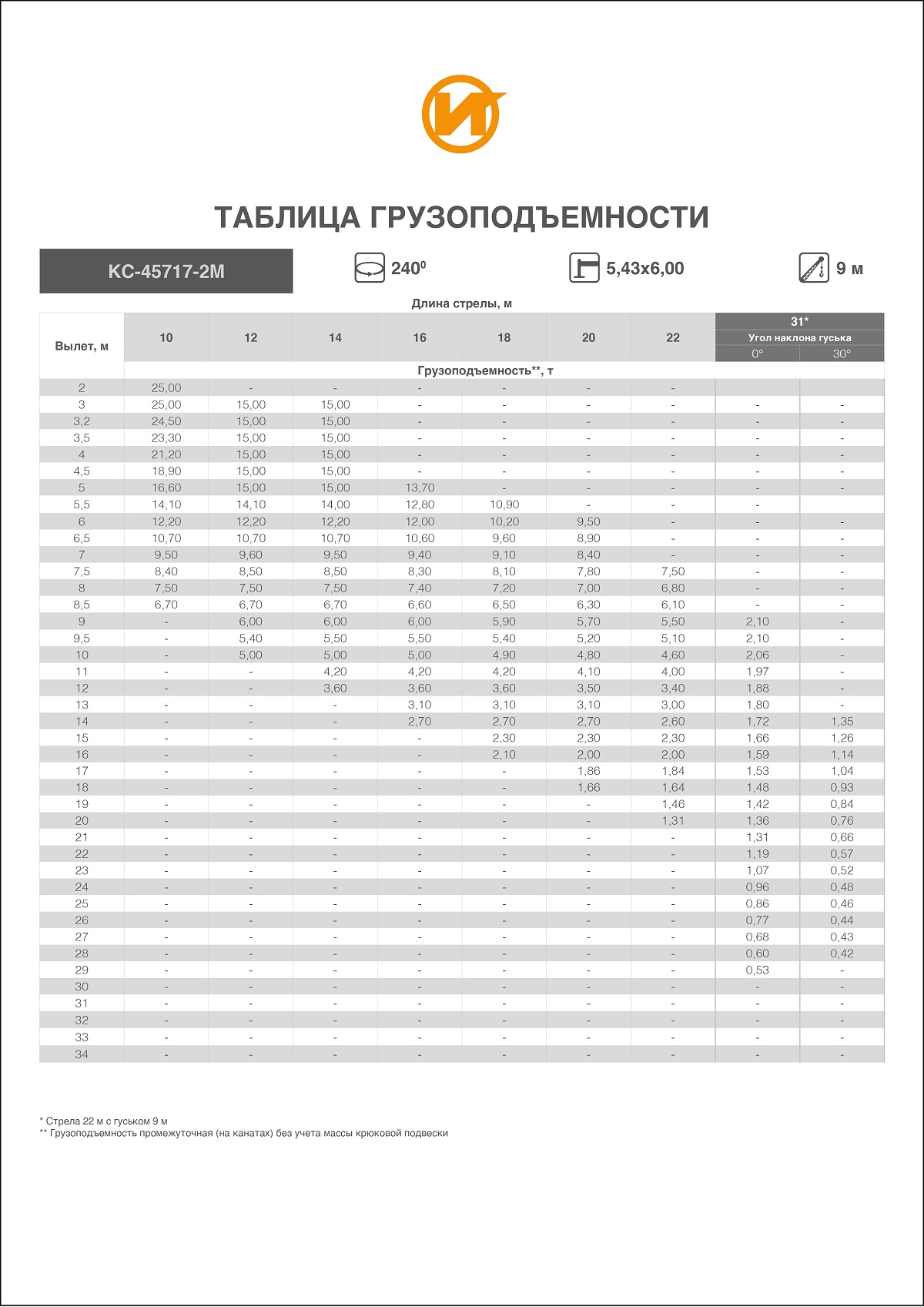

Грузовысотные характеристики

В зоне работы 240/360*
Без противовеса

Опции к автокранам

  • Удлинитель стрелы - "гусек" 9,0 м
  • Электро-пропорциональная система управления крановыми операциями
  • Строительная корзина грузоподъемностью 250 кг
