Описание

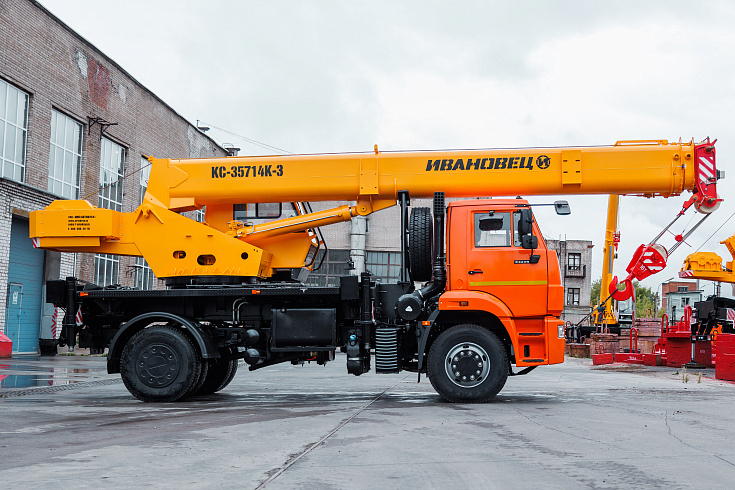

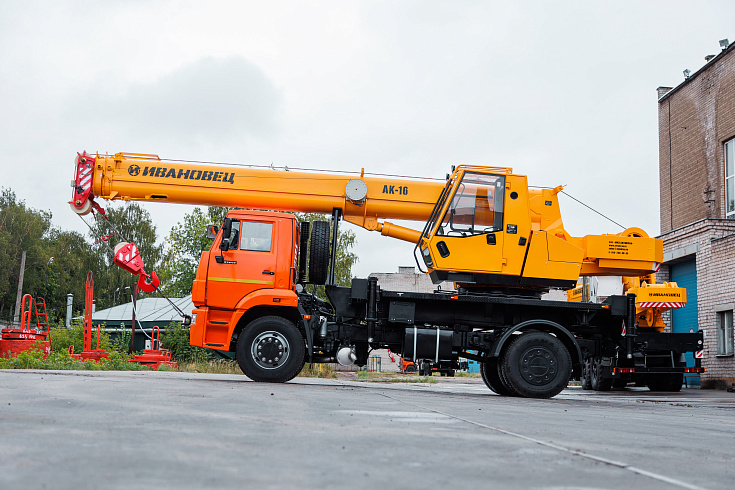

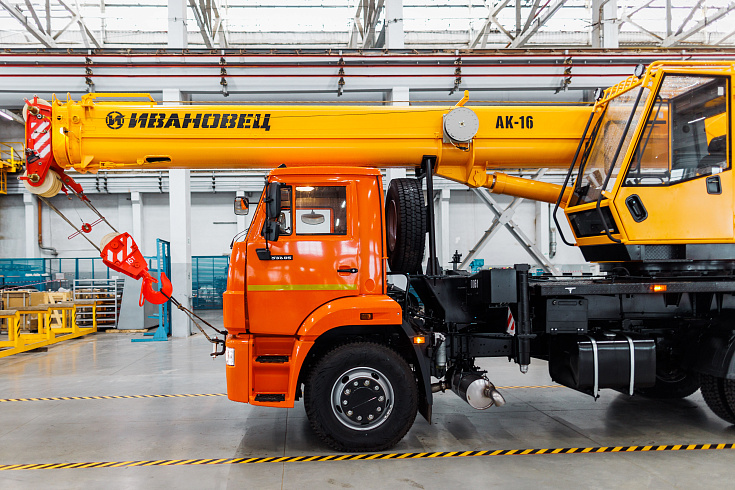

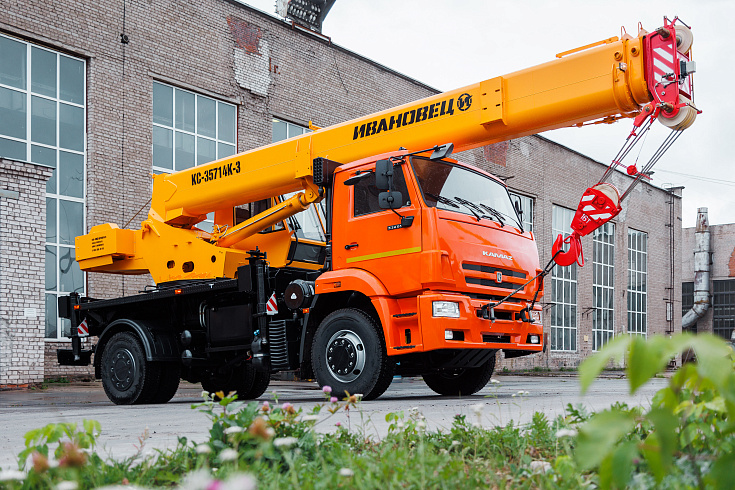

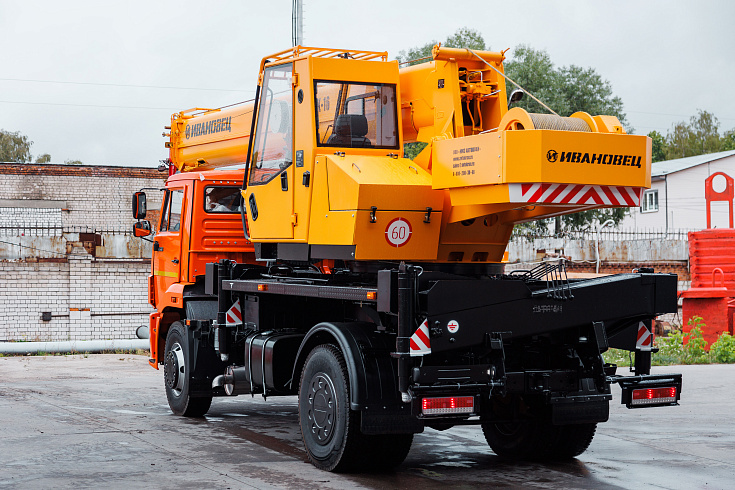

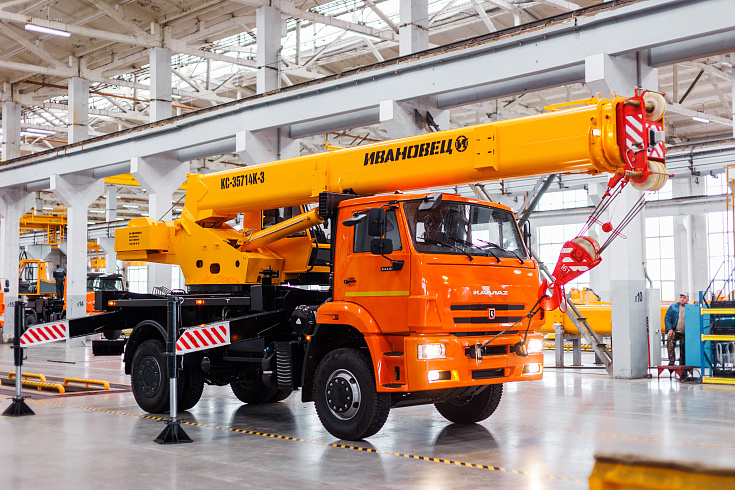

Автомобильный кран КС-35714К-3 предназначен для производства строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами.

Базовое шасси - КАМАЗ-53605 экологического класса 5
Максимальная грузоподъёмность - 16 т
Привод механизмов крана - гидравлический с возможностью совмещения рабочих операций
Стрела - телескопическая трёхсекционная. Телескопирование стрелы - гидроцилиндром и системой полиспастов. С целью увеличения длины стрелы и подстрелового пространства возможна дополнительная комплектация гуськом длиной 7,0 м.

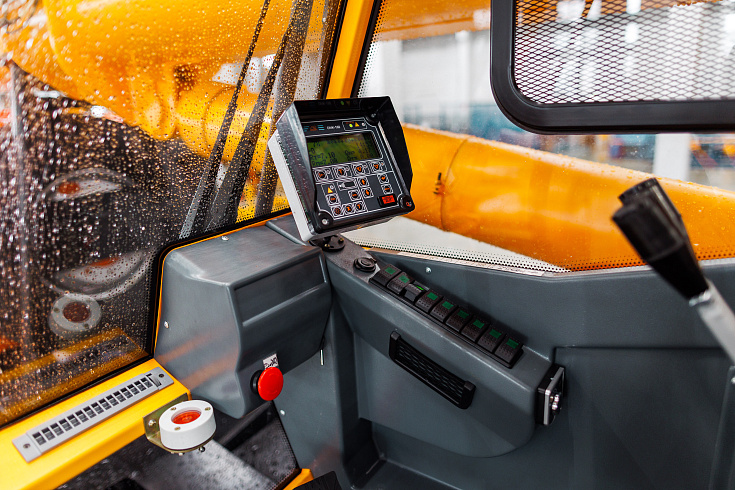

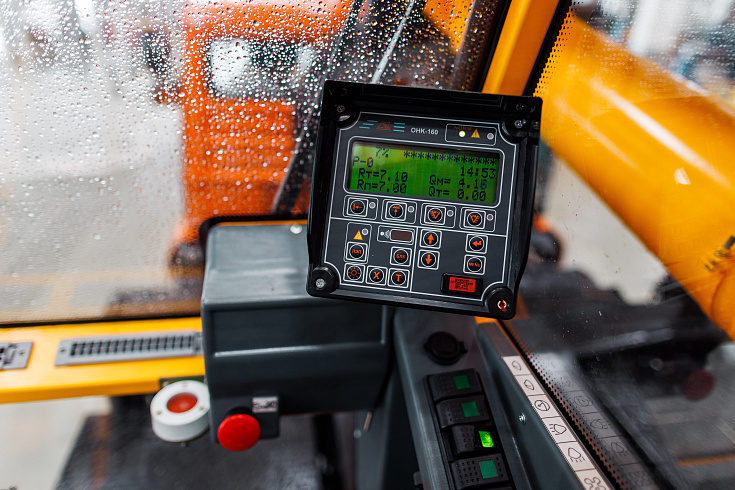

Ограничение грузоподъёмности и фиксация параметров работы крана - при помощи микропроцессорного ограничителя грузоподъёмности с цифровой индикацией информации и встроенным регистратором параметров.
Класс шасси - шоссейное

ОТТС на краны автомобильные "ИВАНОВЕЦ" на шасси КАМАЗ-53605 - КС-35714К-3 (5 экологический класс)

Технические характеристики

Шасси

Базовое шасси

КАМАЗ-53605
Колесная формула

4x2
Двигатель

КАМАЗ 667.511-300

Крановая установка

Грузоподъемность, т

16
Грузовой момент, тм

48
Опорный контур, м

4,00 х 5,20
Длина стрелы

8,0 - 18,0
Длина гуська, м

7,0

Наибольшая высота подъёма, м

С основной стрелой

18,4
С гуськом

25,0

Вылет, м

С основной стрелой

1,9 - 17,0
С гуськом

8,0 - 17,0
Скорость подъёма (опускания) груза при 6-кратной запасовке грузового каната, м/мин

0,2 - 7,5
Максимальная скорость подъёма (опускания) крюка, м/мин

35,0
Скорость посадки, м/мин

0,2
Скорость передвижения, км/ч

50,0
Частота вращения, мин-1

0,3 - 2,4

Габаритные размеры в транспортном положении, мм

Длина, мм

10 000
Ширина, мм

2 550
Высота, мм

3 850
Полная масса с гуськом, т

17,32

Распределение нагрузки на дорогу

Через шины передних колёс, т

7,32
Через шины задней тележки, т

10,00

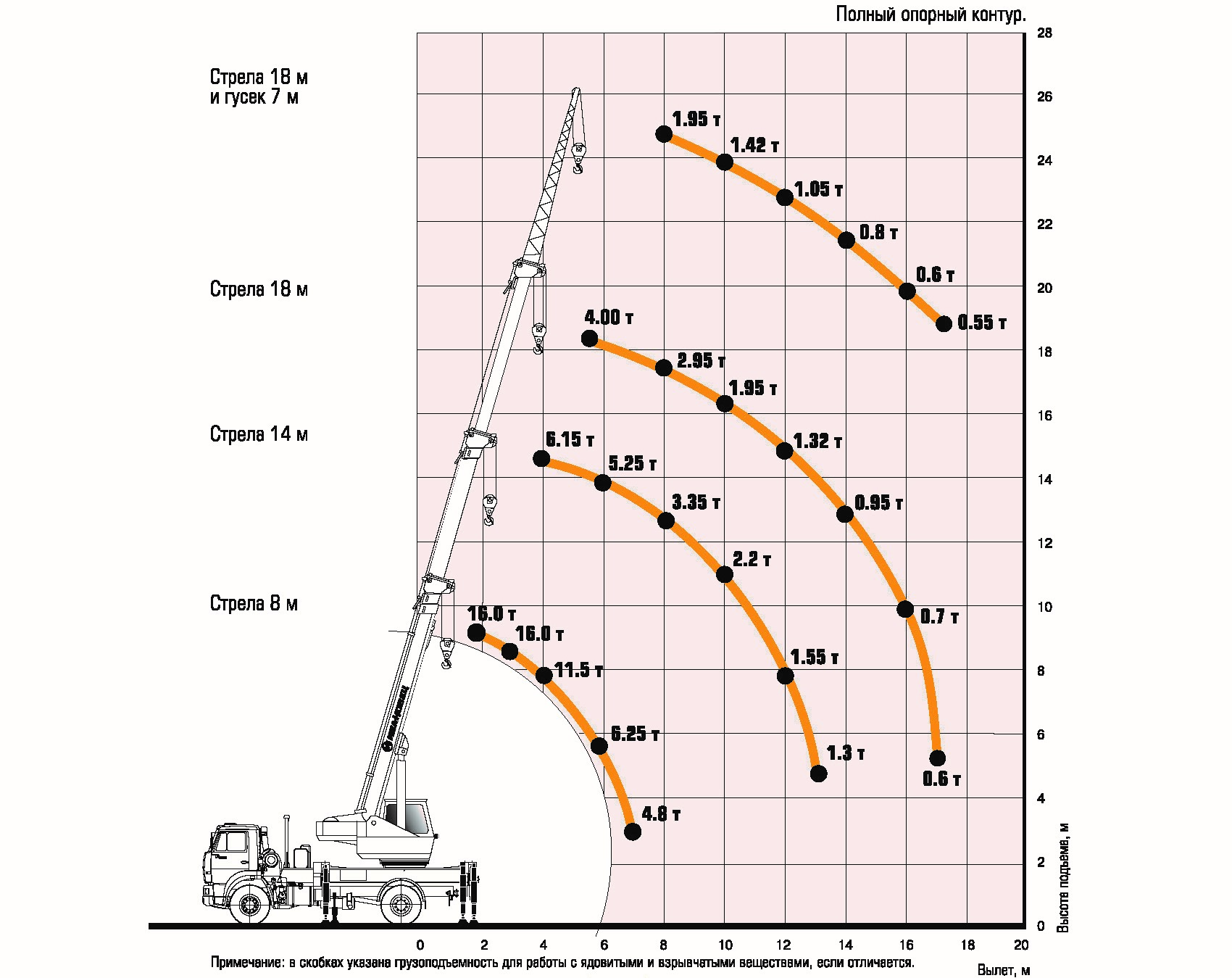

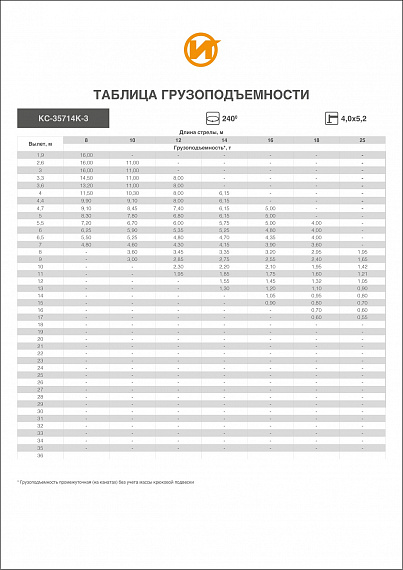

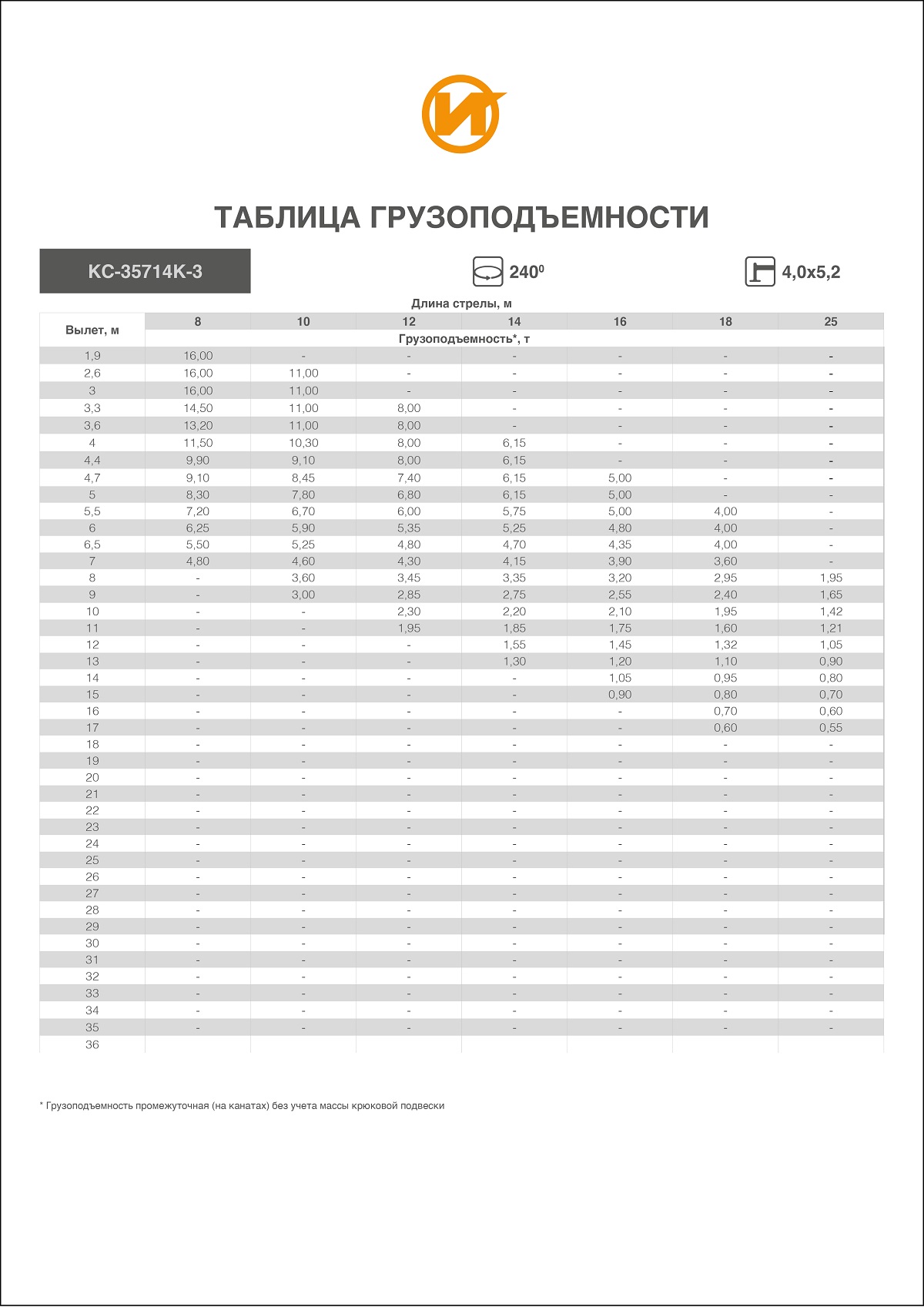

Грузовысотные характеристики

В зоне работы 240*

Примечание: в скобках указана грузоподъёмность для работы с ядовитыми и взрывчатыми веществами, если отличается.

Без противовесов

Опции к автокранам

Удлинитель стрелы - "гусек" 7,0 м
